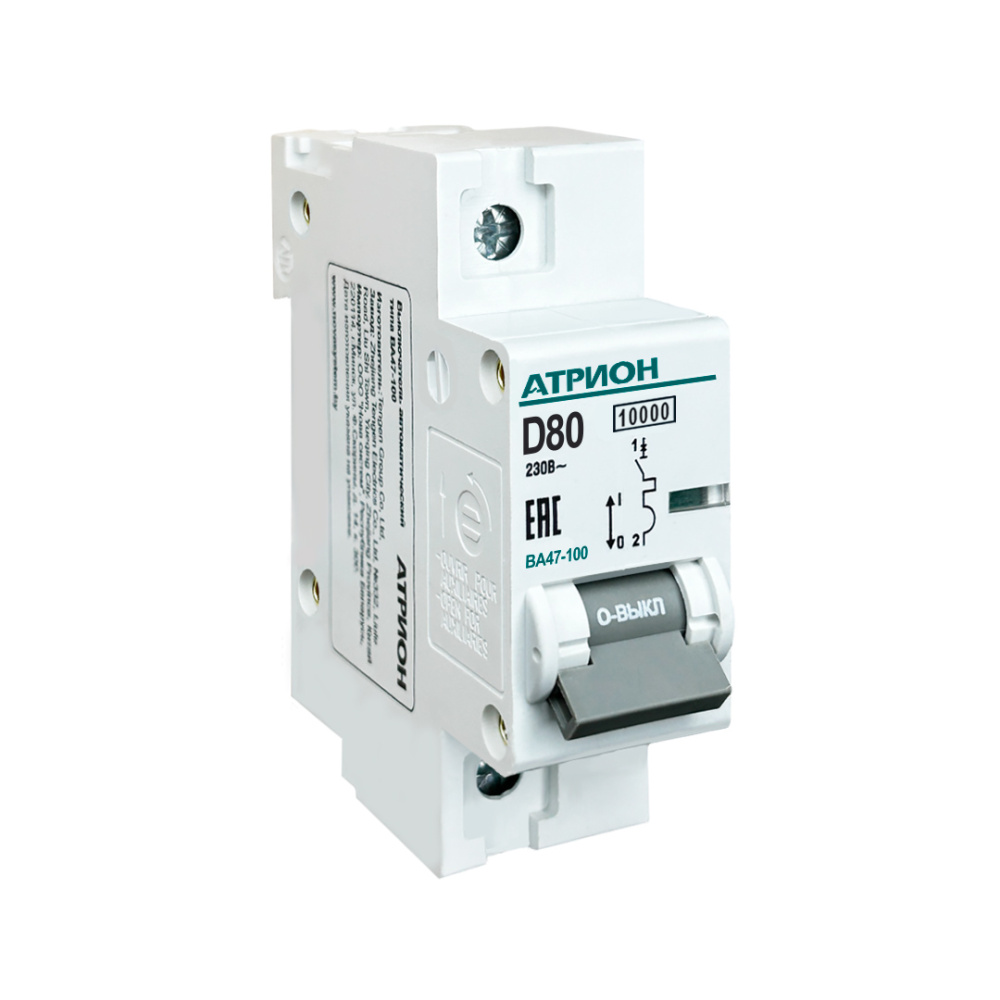

Выключатель автоматический BA47-100, 1P, 80A, хар-ка D, 10kA, 1.5M

BA47-100 1P 80A D 10kA — однополюсный модульный автоматический выключатель на номинальный ток 80 А с время-токовой характеристикой D и отключающей способностью 10 кА. Предназначен для защиты цепей от перегрузки и короткого замыкания в сетях 230/400 В с высокими пусковыми токами — электродвигателями, трансформаторами, конденсаторными батареями. Монтаж на DIN-рейку 35 мм, ширина корпуса 1,5 модуля.

Что защищает BA47-100 1P 80A и где применяется?

Автомат сочетает тепловой расцепитель, реагирующий на длительную перегрузку, и электромагнитный расцепитель мгновенного действия для отработки токов короткого замыкания. Однополюсное исполнение коммутирует фазный проводник и используется в однофазных групповых и распределительных линиях, а также как элемент трёхфазной сборки из отдельных полюсов.

Номинал 80 А относится к верхнему диапазону модульных автоматов и применяется на вводах групповых щитов, для питания силовых потребителей и ответвлений с большой нагрузкой. Корпус шириной 1,5 модуля (около 27 мм) позволяет разместить аппарат компактнее стандартных силовых автоматов в литом корпусе.

Чем характеристика D отличается от B и C?

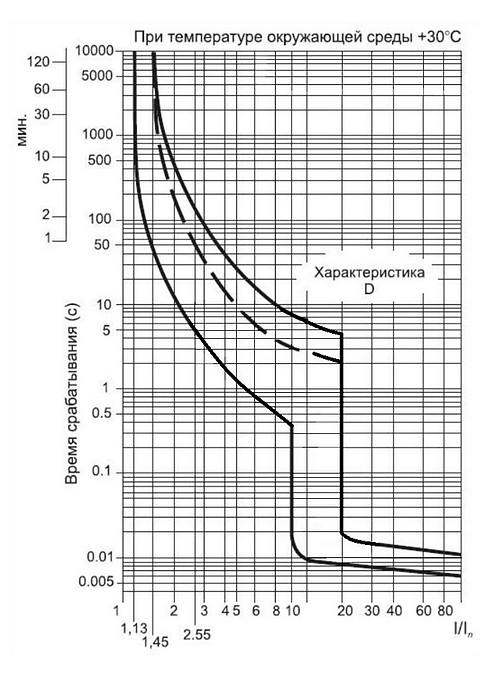

Время-токовая характеристика определяет порог срабатывания электромагнитного расцепителя. По ГОСТ IEC 60898-1 для типа D мгновенное отключение происходит в диапазоне от 10 до 20 крат номинального тока. Для BA47-100 80A это означает зону срабатывания примерно 800–1600 А, что исключает ложные отключения при больших пусковых и зарядных токах.

Характеристика B (3–5 In) подходит для чисто резистивных и осветительных нагрузок, C (5–10 In) — универсальна для смешанных бытовых и коммерческих цепей, а D востребована там, где кратковременный бросок тока при включении многократно превышает рабочий: приводы, насосы, сварочное оборудование, импульсные источники.

Что означает отключающая способность 10 кА?

Отключающая способность 10 кА (класс Icn по ГОСТ IEC 60898-1) — это максимальный ток короткого замыкания, который аппарат гарантированно разрывает без разрушения. Значение 10 000 А характерно для вводных и распределительных щитов вблизи трансформаторной подстанции, где ожидаемые токи КЗ выше, чем в конце линии.

Для корректной защиты расчётный ток КЗ в точке установки не должен превышать паспортную отключающую способность. При больших токах КЗ применяют селективную защиту или аппараты с более высоким Icn.

Какие основные технические параметры?

Как выбрать и подключить автомат на 80 А?

Номинал подбирают по длительному расчётному току линии с учётом сечения кабеля: автомат должен защищать провод от перегрева, поэтому In не должен превышать допустимую токовую нагрузку проводника. Для 80 А типично применяют медные жилы сечением от 16 мм² и выше в зависимости от способа прокладки.

Подключение выполняют с соблюдением рекомендуемого момента затяжки клемм, обеспечивая надёжный контакт сечения жилы под зажим. В трёхфазных цепях три однополюсных аппарата объединяют гребенчатой шиной либо используют трёхполюсное исполнение для одновременного отключения всех фаз.

Частые вопросы

Можно ли ставить автомат с характеристикой D в бытовой щит?

Да, если линия питает оборудование с высокими пусковыми токами. Для розеточных и осветительных групп обычно достаточно характеристики C — тип D может не сработать при небольших КЗ в конце протяжённой линии.

Чем 80 А 1P отличается от трёхфазного исполнения?

Однополюсный коммутирует только фазу и применяется в однофазных цепях или собирается в сборку. Для одновременного отключения всех фаз трёхфазной нагрузки нужен 3P или 4P аппарат.

Подходит ли для защиты электродвигателя?

Характеристика D выдерживает пусковые токи двигателей без ложных отключений. Для полноценной защиты двигателя дополнительно применяют тепловое реле или устройство защиты электродвигателя.

Какое сечение кабеля под автомат 80 А?

Ориентировочно медь от 16 мм² и выше — точное сечение определяют по длительно допустимому току с учётом способа прокладки и температуры среды.

Чем отличается Icn от Ics?

Icn — номинальная отключающая способность (однократный разрыв по ГОСТ IEC 60898-1), Ics — рабочая отключающая способность с сохранением работоспособности после отключения.
