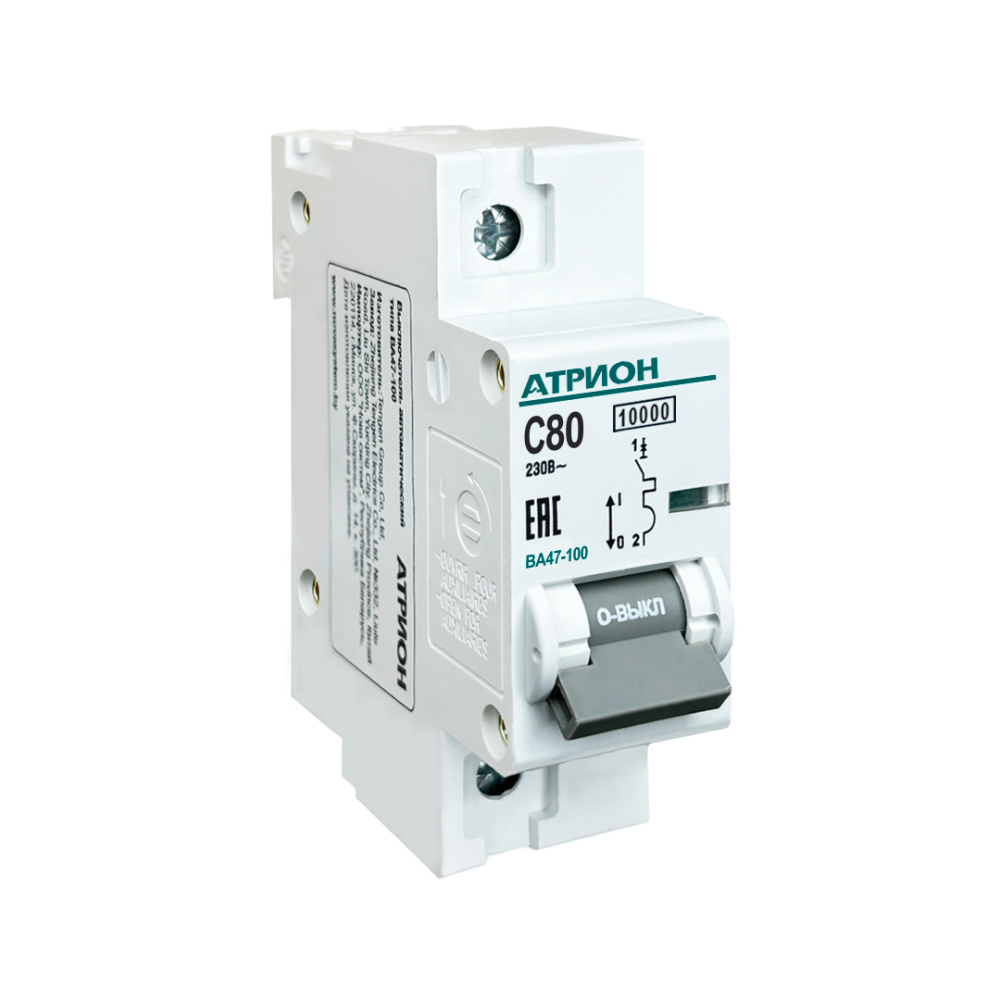

Выключатель автоматический BA47-100, 1P, 80A, хар-ка С, 10kA, 1.5M

Автоматический выключатель BA47-100 1P 80A C 10kA — однополюсный модульный аппарат на номинальный ток 80 А с время-токовой характеристикой C и отключающей способностью 10 кА. Он защищает групповые и распределительные цепи переменного тока 230/400 В от перегрузки и короткого замыкания, устанавливается на DIN-рейку 35 мм и занимает ширину около 1,5 модуля (27 мм). Соответствует требованиям ГОСТ IEC 60898-1 для бытовых и аналогичных аппаратов.

Для чего применяется BA47-100 на 80 А?

Модель рассчитана на относительно большие токи (63–125 А), поэтому её ставят на вводе квартирных и этажных щитов, в линиях питания мощных потребителей, распределительных панелях и щитах учёта, где требуется защита магистрали перед группой автоматов меньшего номинала. Однополюсное исполнение коммутирует одну фазу, нейтраль остаётся неразрывной.

Комбинированный расцепитель обеспечивает тепловую защиту от длительной перегрузки и электромагнитную отсечку при коротком замыкании. Характеристика C с диапазоном мгновенного срабатывания 5–10·In подходит для смешанной нагрузки с умеренными пусковыми токами: освещение, розеточные группы, бытовые и слаботочные двигатели, насосы.

Что означают 80A, кривая C и 10kA?

Номинальный ток 80 А — это ток, который аппарат проводит неограниченно долго без срабатывания теплового расцепителя. Характеристика C определяет порог электромагнитного расцепителя: мгновенное отключение наступает при токе от 5 до 10 номиналов, что исключает ложные срабатывания от кратковременных пусковых бросков.

Отключающая способность 10 кА (Icn по ГОСТ IEC 60898-1) показывает максимальный ток короткого замыкания, который выключатель способен разорвать без разрушения и остаться работоспособным. Значение 10 кА достаточно для большинства вводных и распределительных щитов с невысоким сопротивлением сети.

Каковы основные технические характеристики?

Как подобрать аналог и замену?

Автоматы серии BA47-100 (ВА47-100) выпускаются разными производителями в единой логике маркировки, поэтому замена подбирается по совпадению ключевых параметров: числу полюсов, номиналу, характеристике и отключающей способности. Для корректной замены аппарата 1P 80A C 10kA нужно сохранить все четыре значения; при этом ширина корпуса и присоединительные размеры у модульных аппаратов стандартизованы под DIN-рейку.

При подборе учитывайте фактический ток КЗ в точке установки: если он выше 10 кА, выбирают аппарат с большей отключающей способностью.

Частые вопросы

Чем отличается BA47-100 от BA47-29?

Серия BA47-100 рассчитана на увеличенный диапазон токов (как правило 63–125 А) и часто имеет более широкий корпус, тогда как BA47-29 ориентирован на токи до 63 А. Для номинала 80 А применяется именно линейка BA47-100.

Можно ли ставить однополюсный автомат на ввод?

1P коммутирует только фазу. В однофазном вводе допустимо, но для полного разрыва цепи вместе с нейтралью используют двухполюсные аппараты 1P+N или 2P согласно проекту и правилам устройства электроустановок.

Какое сечение кабеля подходит под 80 А?

Ориентировочно медный проводник сечением 16–25 мм² в зависимости от способа прокладки и условий охлаждения. Точное сечение определяется расчётом по длительно допустимому току и падению напряжения.

Что выбрать — характеристику C или D?

Характеристика C подходит для смешанной и преимущественно активной нагрузки. Характеристику D выбирают при больших пусковых токах — двигатели, трансформаторы, конденсаторные установки.

Подходит ли аппарат для сети 400 В?

Да, однополюсный выключатель применяется в трёхфазных системах 400 В для защиты отдельной фазы, рабочее напряжение полюса — 230 В относительно нейтрали.
