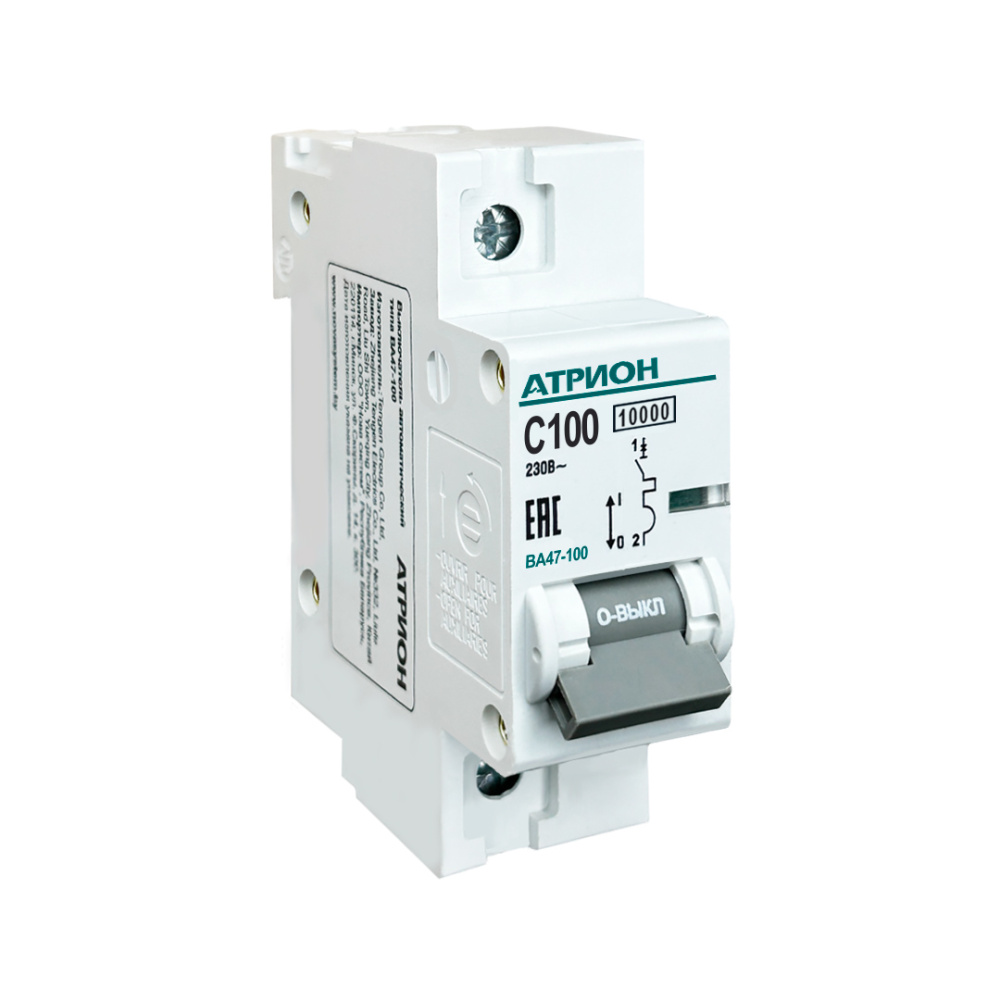

Выключатель автоматический BA47-100, 1P, 100A, хар-ка С, 10kA, 1.5M

Автоматический выключатель ВА47-100, 1P, 100 А, характеристика C, отключающая способность 10 кА — однополюсный модульный автомат для защиты силовых цепей переменного тока от перегрузки и короткого замыкания. Монтируется на DIN-рейку 35 мм, занимает 1,5 модуля по ширине, рассчитан на номинальное напряжение до 230/400 В AC и соответствует требованиям ГОСТ IEC 60898-1. Применяется как вводной или групповой аппарат в щитах с нагрузкой до 100 А.

Что такое ВА47-100 и для чего он нужен?

ВА47-100 — серия модульных автоматов с увеличенным номиналом (63–125 А) и повышенной отключающей способностью по сравнению с распространёнными ВА47-29/63. Конструктивно это тепловой расцепитель (защита от перегрузки, инверсно-временная характеристика) и электромагнитный расцепитель (мгновенное отключение при КЗ) в едином корпусе с рычагом ручного управления и индикацией положения.

Исполнение 1P (один полюс) защищает и коммутирует одну фазу или фазный проводник. Такой аппарат ставят на отходящие линии значительной мощности, на ввод однофазных распределительных щитов, а также для защиты отдельного мощного потребителя.

Что означает характеристика C и ток 100 А?

Характеристика C — наиболее универсальная кривая срабатывания: электромагнитный расцепитель срабатывает при токе от 5 до 10 номиналов. Для 100 А это диапазон мгновенного отключения ориентировочно 500–1000 А, что позволяет выдерживать типовые пусковые токи смешанной нагрузки — освещения, розеточных групп, двигателей малой мощности, насосов.

Номинал 100 А (In) — длительный ток, который автомат проводит без отключения. Тепловой расцепитель реагирует на перегрузку с выдержкой времени, обратно пропорциональной кратности тока, защищая кабель от перегрева. Сечение жил медного кабеля под такой номинал подбирают по ПУЭ, как правило от 25–35 мм² с учётом способа прокладки.

Что значит 10 kA и как выбрать отключающую способность?

Параметр 10 кА (Icn) — максимальный ток короткого замыкания, который автомат способен отключить без разрушения и утраты работоспособности. Значение выбирают по расчётному току КЗ в точке установки: чем ближе к трансформатору или вводу, тем выше ожидаемый ток и требуемая отключающая способность. Для вводных и распределительных щитов зданий 10 кА — типовое и достаточное значение.

При недостаточной отключающей способности автомат может не разорвать дугу при КЗ. Поэтому Icn аппарата должна быть не ниже расчётного тока короткого замыкания в месте монтажа.

Каковы основные технические характеристики?

Частые вопросы

Можно ли ставить ВА47-100 1P на вводе однофазной сети?

Да, однополюсный автомат подходит для ввода однофазной линии, но он коммутирует только фазу. Для полного разрыва фазы и нуля применяют двухполюсное исполнение (2P).

Чем характеристика C отличается от D?

Характеристика C рассчитана на смешанную нагрузку с умеренными пусковыми токами (5–10·In), D — на 10–20·In для двигателей и трансформаторов с высокими пусковыми токами.

Какое сечение кабеля под автомат 100 А?

Ориентировочно медь от 25–35 мм² в зависимости от способа прокладки и температуры; точное сечение определяют по ПУЭ и длительно допустимому току.

Чем ВА47-100 отличается от ВА47-29?

ВА47-100 рассчитан на более высокие номиналы (до 125 А) и повышенные токи КЗ, имеет усиленный корпус и контактную группу, тогда как ВА47-29 ограничен меньшими токами.

Достаточно ли 10 кА для квартирного и объектового щита?

Для большинства распределительных щитов зданий 10 кА достаточно; вблизи мощных трансформаторных подстанций может потребоваться аппарат с большей отключающей способностью.
