Выключатель автоматический BA47-100, 1P, 32A, хар-ка С, 10kA, 1.5M

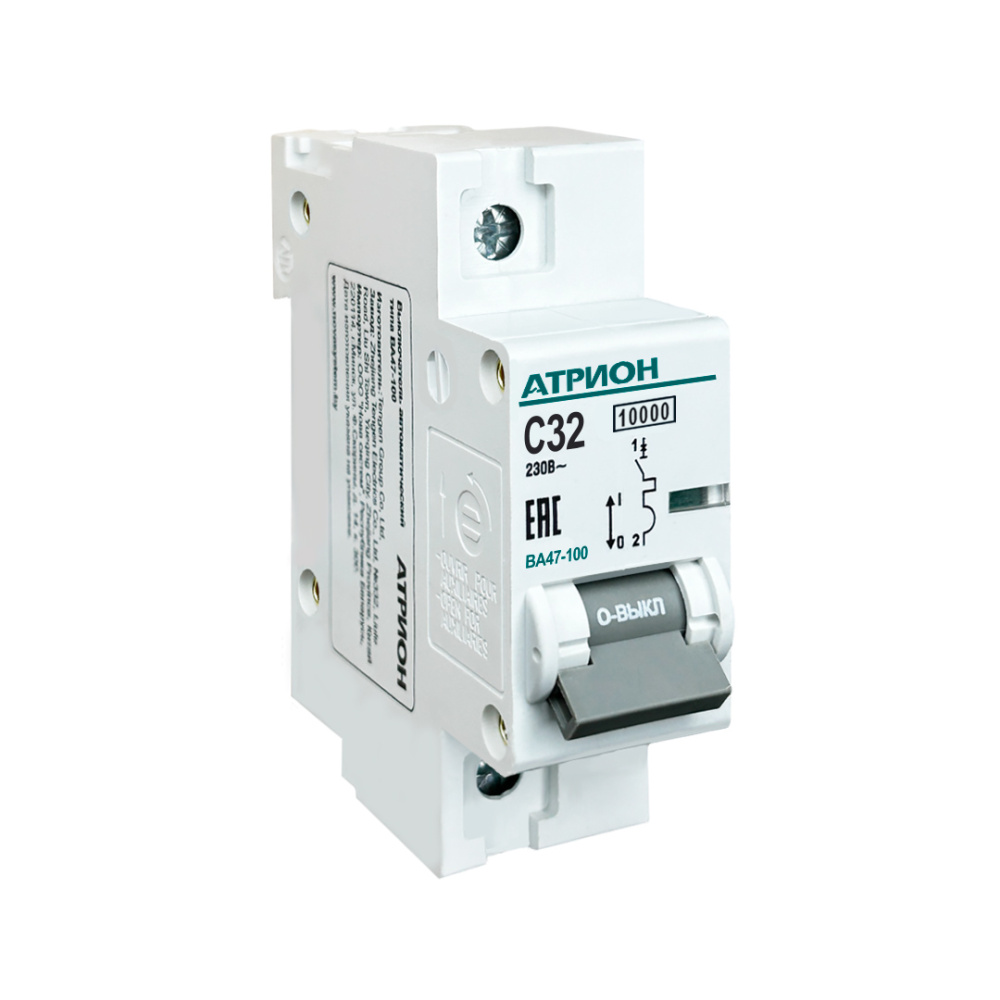

Автоматический выключатель BA47-100, 1P, 32A, характеристика C, 10 кА — однополюсный модульный аппарат для защиты цепей от перегрузки и короткого замыкания в сетях 230/400 В. Номинальный ток 32 А, класс токоограничения по времятоковой характеристике C (мгновенное срабатывание при 5–10×In), отключающая способность 10 000 А по ГОСТ IEC 60898-1. Монтаж на DIN-рейку 35 мм, ширина корпуса 1,5 модуля.

Что защищает автомат BA47-100 1P 32A?

Аппарат выполняет две функции защиты. Тепловой расцепитель (биметаллическая пластина) реагирует на длительные перегрузки, отключая цепь при превышении номинала 32 А с обратнозависимой выдержкой времени. Электромагнитный расцепитель срабатывает практически мгновенно при коротком замыкании, когда ток достигает зоны мгновенного отключения.

Однополюсное исполнение (1P) коммутирует только фазный проводник и применяется в групповых линиях освещения, розеточных цепях, щитах распределения квартир и небольших объектов. Нейтраль при этом проходит через нулевую шину без разрыва.

Что означает характеристика C и 10 кА?

Характеристика C — наиболее распространённый тип времятоковой кривой для бытовых и коммерческих цепей. Электромагнитный расцепитель срабатывает при токе от 5 до 10 крат номинала, то есть для 32 А диапазон мгновенного отключения составляет 160–320 А. Такой класс выдерживает умеренные пусковые токи двигателей, трансформаторов и ламп, не давая ложных отключений.

Отключающая способность 10 кА (Icn по ГОСТ IEC 60898-1) показывает максимальный ток короткого замыкания, который аппарат безопасно разорвёт. Значение 10 000 А подходит для вводных и распределительных щитов рядом с трансформаторными подстанциями, где токи КЗ выше обычных 4,5–6 кА.

Как выбрать номинал и характеристику?

Номинал подбирают по сечению кабеля и расчётному току нагрузки: 32 А соответствует медному проводнику сечением около 4–6 мм² при открытой прокладке. Автомат должен защищать провод от перегрева, поэтому его номинал не должен превышать длительно допустимый ток кабеля.

Характеристику выбирают по типу нагрузки: C — универсальная для смешанных цепей, B — для чисто резистивной нагрузки и длинных линий, D — для оборудования с высокими пусковыми токами. Отключающую способность определяют по ожидаемому току КЗ в точке установки.

Основные характеристики

Где применяется однополюсный автомат 32А?

BA47-100 1P 32A используют в групповых линиях розеток, системах отопления, цепях электроплит малой мощности и распределительных щитах жилых и коммерческих зданий. Повышенная отключающая способность 10 кА расширяет область применения на участки сети с близким расположением питающего трансформатора.

Подключение проводника выполняется через винтовые клеммы под провод до 25 мм², затяжка момента согласно паспорту исключает перегрев контакта. Аппарат совместим с модульными шинами-гребёнками для сборки щитов.

Частые вопросы

Чем отличается BA47-100 от BA47-29?

Серия с индексом 100 рассчитана на повышенную отключающую способность 10 кА, тогда как базовые серии обычно обеспечивают 4,5–6 кА. Это делает BA47-100 пригодным для цепей с высоким током короткого замыкания.

Можно ли ставить 1P автомат на линию с нейтралью?

Да, однополюсный автомат разрывает только фазу. Для систем, где требуется одновременный разрыв фазы и нейтрали (например, по условиям селективности или ПУЭ для отдельных линий), применяют исполнения 1P+N или 2P.

Какой кабель подходит под автомат 32 А?

Для номинала 32 А обычно используют медный кабель сечением 4–6 мм² в зависимости от способа прокладки и условий охлаждения. Точное сечение определяют по таблицам допустимых токов ПУЭ.

Что значит характеристика C для пусковых токов?

Характеристика C допускает кратковременные токи до 5–10×In без отключения, поэтому выдерживает пуск двигателей, насосов и индуктивных нагрузок без ложных срабатываний.

Соответствует ли автомат ГОСТ?

Модульные автоматы этого типа изготавливаются по ГОСТ IEC 60898-1, который регламентирует бытовые и аналогичные автоматические выключатели по номиналам, характеристикам и отключающей способности.
