Выключатель автоматический BA47-100, 3P, 32A, хар-ка D, 10kA, 4.5M

ВА47-100 3P 32А с характеристикой D и отключающей способностью 10 кА — трёхполюсный модульный автоматический выключатель для защиты трёхфазных цепей с высокими пусковыми токами: электродвигателей, трансформаторов, конденсаторных установок. Расцепитель типа D срабатывает мгновенно при токе 10–20×In (320–640 А), что исключает ложные отключения при пуске, а тепловой расцепитель защищает от длительных перегрузок. Монтаж на DIN-рейку 35 мм, ширина 3 модуля (54 мм).

Что означают маркировки ВА47-100 3P 32А D 10kA?

Номинал 32 А — рабочий ток, который автомат пропускает длительно без срабатывания теплового расцепителя. Исполнение 3P означает три защищённых полюса с общей рукояткой: все фазы коммутируются одновременно, что обязательно для трёхфазной нагрузки. Отключающая способность 10 кА (Icn по ГОСТ IEC 60898-1) — максимальный ток короткого замыкания, который аппарат гарантированно разрывает без разрушения.

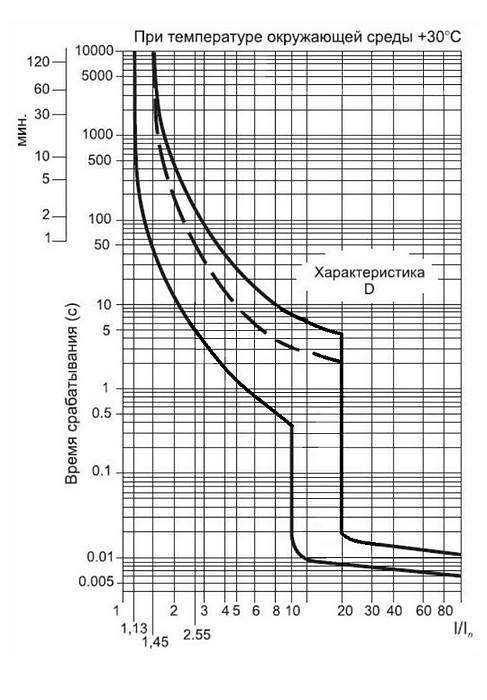

Характеристика D задаёт зону мгновенного расцепления в диапазоне от 10 до 20 номиналов. Для 32 А это ток от 320 до 640 А, при превышении которого электромагнитный расцепитель срабатывает за доли миллисекунды. Класс токоограничения 3 обеспечивает ограничение энергии КЗ, продлевая ресурс защищаемого оборудования и проводки.

Где применяется автомат с характеристикой D?

Тип D предназначен для нагрузок с кратными пусковыми токами, где характеристики B и C дают ложные отключения. Это прямой пуск асинхронных двигателей, насосы, компрессоры, вентиляторы, сварочные и трансформаторные цепи, устройства с большими ёмкостными токами включения. Для таких потребителей кратность пускового тока достигает 7–12×In, и зона D надёжно перекрывает пусковой бросок.

Для освещения, розеточных групп и бытовых линий характеристика D избыточна — там применяют B или C. Выбор D оправдан именно в силовых и индуктивных цепях, где важно отстроиться от пускового тока, сохранив защиту от КЗ.

Как подобрать номинал и сечение кабеля?

Номинал автомата выбирают так, чтобы рабочий ток нагрузки не превышал In, а сечение кабеля выдерживало длительный ток автомата. Для 32 А в трёхфазной сети при прокладке медным кабелем обычно применяют сечение 6 мм². Важно проверить, что ток КЗ в точке установки не превышает 10 кА, иначе требуется аппарат с большей отключающей способностью.

Селективность с вышестоящими аппаратами обеспечивается ступенчатым выбором номиналов и характеристик. При последовательной защите мощных линий характеристику D ставят ближе к нагрузке, а вводные аппараты подбирают с учётом времятоковых зон.

Чем характеристика D отличается от B и C?

Отличие заключается в зоне мгновенного срабатывания электромагнитного расцепителя. У типа B это 3–5×In, у типа C — 5–10×In, у типа D — 10–20×In. Чем выше кратность, тем большие пусковые броски допускает аппарат без отключения, но тем выше требование к минимальному току КЗ для надёжного срабатывания защиты.

Тепловой расцепитель во всех типах работает одинаково — он реагирует на длительную перегрузку. Разница только в реакции на кратковременные токовые импульсы, поэтому выбор характеристики определяется исключительно характером нагрузки.

Можно ли подобрать аналог ВА47-100?

Модульные автоматы категории 10 кА унифицированы по присоединительным размерам и времятоковым характеристикам ГОСТ IEC 60898-1, поэтому ВА47-100 3P 32А D взаимозаменяем с аппаратами того же номинала, числа полюсов и характеристики у разных производителей. При замене сверяют отключающую способность, характеристику и класс токоограничения.

Частые вопросы

Подходит ли ВА47-100 тип D для защиты электродвигателя?

Да, характеристика D рассчитана на кратные пусковые токи двигателей и не даёт ложных отключений при прямом пуске, одновременно защищая от перегрузки и КЗ.

Какое сечение кабеля ставить на 32 А?

Для медного кабеля в трёхфазной линии обычно применяют сечение 6 мм², уточняя по способу прокладки, длине линии и условиям охлаждения.

Что значит 10kA у автомата?

Это номинальная отключающая способность Icn — максимальный ток короткого замыкания, который аппарат разрывает без повреждения. Ток КЗ в точке установки не должен её превышать.

Чем D отличается от C при одном номинале?

Тип C срабатывает мгновенно при 5–10×In, тип D — при 10–20×In. D допускает большие пусковые броски, поэтому применяется для индуктивных и двигательных нагрузок.

Можно ли использовать 3P для однофазной сети?

Технически возможно задействовать один полюс, но экономически и схемно нецелесообразно — трёхполюсный аппарат предназначен для трёхфазной нагрузки с одновременным отключением всех фаз.
