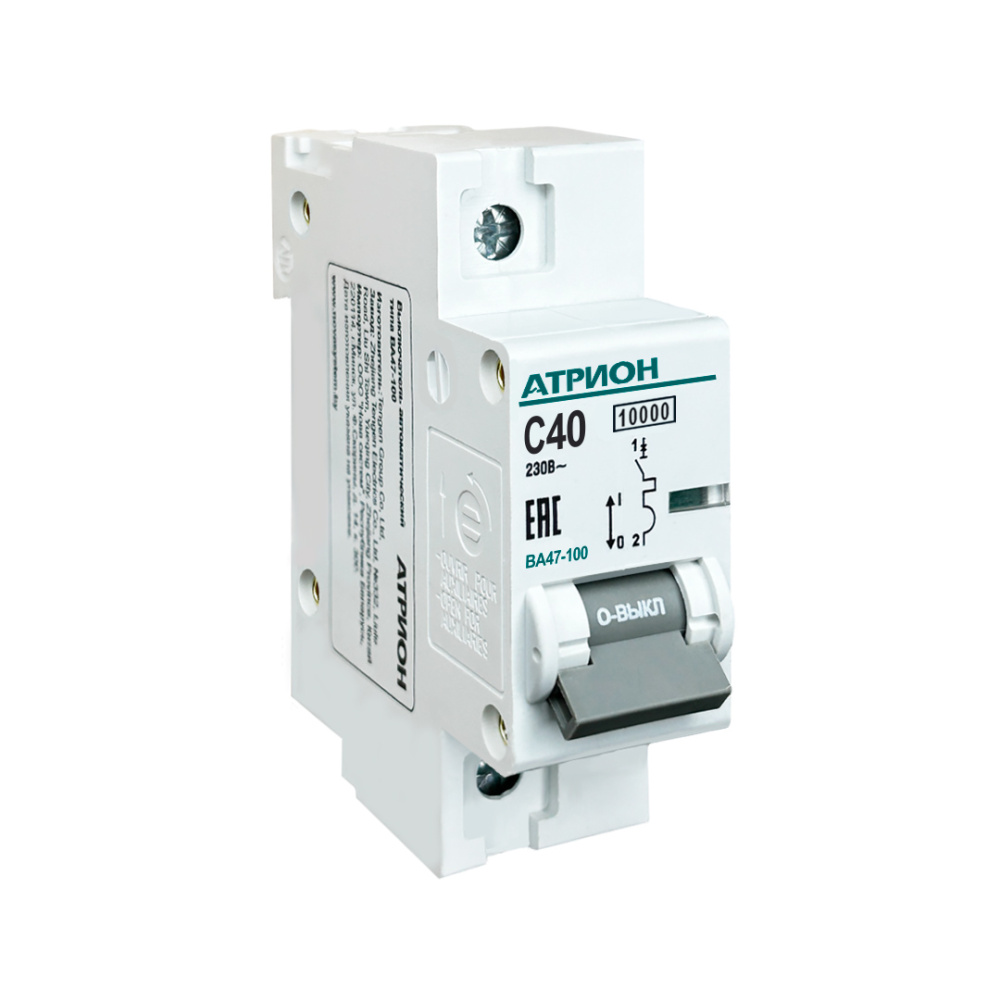

Выключатель автоматический BA47-100, 1P, 40A, хар-ка С, 10kA, 1.5M

Выключатель автоматический BA47-100 1P 40A с характеристикой C и отключающей способностью 10 кА — однополюсный модульный аппарат для защиты групповых и распределительных цепей переменного тока 230/400 В от перегрузок и коротких замыканий. Номинальный ток 40 А, монтаж на DIN-рейку 35 мм, ширина корпуса около 1,5 модуля (~27 мм). Применяется в квартирных, офисных и промышленных щитах при смешанной нагрузке с умеренными пусковыми токами.

Что защищает автомат BA47-100 40A и как работает?

Аппарат объединяет два расцепителя. Тепловой (биметаллический) реагирует на длительную перегрузку с обратнозависимой выдержкой времени и отключает цепь при токах, превышающих номинал. Электромагнитный (соленоидный) срабатывает практически мгновенно при коротком замыкании, когда ток достигает зоны мгновенного расцепления.

Серия соответствует требованиям ГОСТ IEC 60898-1 к бытовым и аналогичным автоматическим выключателям. Отключающая способность 10 кА означает, что аппарат гарантированно разрывает ток КЗ до 10 000 А без разрушения — такого запаса достаточно для большинства вводных и групповых линий жилых и коммерческих объектов.

Что означает характеристика C?

Характеристика C определяет диапазон мгновенного электромагнитного расцепления — от 5 до 10 номинальных токов (для 40 А это ориентировочно 200–400 А). Это универсальный вариант для цепей с умеренными пусковыми токами: розеточные группы, освещение, бытовые приборы, насосы и небольшие двигатели.

Для чисто активной нагрузки без пусковых бросков применяют характеристику B (3–5·In), а для оборудования с высокими пусковыми токами — трансформаторов, крупных двигателей — характеристику D (10–20·In). Правильный выбор характеристики исключает ложные отключения при включении нагрузки.

Как подобрать номинал и полюсность?

Номинальный ток выбирают по сечению кабеля и расчётному току линии так, чтобы автомат защищал проводник от перегрева. Для 40 А типично применяют медный кабель сечением 6 мм². Однополюсное исполнение коммутирует только фазный проводник и используется в однофазных групповых цепях; нейтраль при этом не разрывается.

При выборе учитывают селективность с вышестоящим аппаратом, климатическое исполнение и условия монтажа. Рабочий ресурс модульных автоматов составляет порядка нескольких тысяч циклов механической и электрической коммутации.

Основные характеристики

Частые вопросы

Можно ли ставить однополюсный автомат на ноль?

Нет. Однополюсный автомат коммутирует только фазный проводник. Разрывать нейтраль отдельным однополюсным аппаратом нельзя — для этого применяют двухполюсные автоматы.

Какой кабель использовать под автомат 40 А?

Обычно применяют медный кабель сечением 6 мм². Точное сечение определяют по условиям прокладки, длине линии и расчётному току с учётом ПУЭ.

В чём разница между 10 кА и 4,5 кА?

Это отключающая способность — максимальный ток КЗ, который автомат разорвёт безопасно. 10 кА даёт больший запас и подходит для вводных и распределительных цепей вблизи источника питания.

Чем характеристика C отличается от B?

У C мгновенное расцепление наступает при 5–10·In, у B — при 3–5·In. C лучше переносит пусковые токи, B чувствительнее к перегрузке и подходит для чисто активной нагрузки.

Подходит ли автомат для трёхфазной сети?

Один полюс рассчитан на фазу 230 В. Для трёхфазной нагрузки собирают три однополюсных аппарата или применяют трёхполюсный автомат с общим расцеплением.
