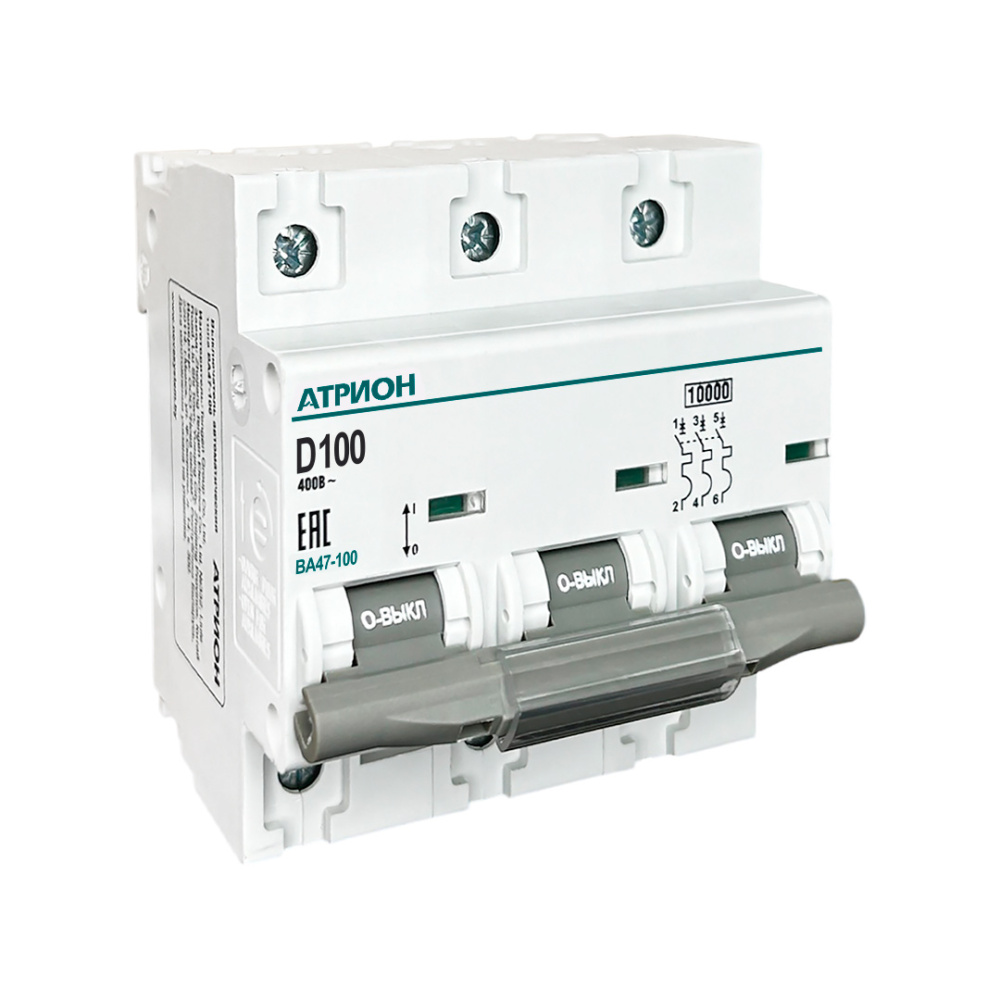

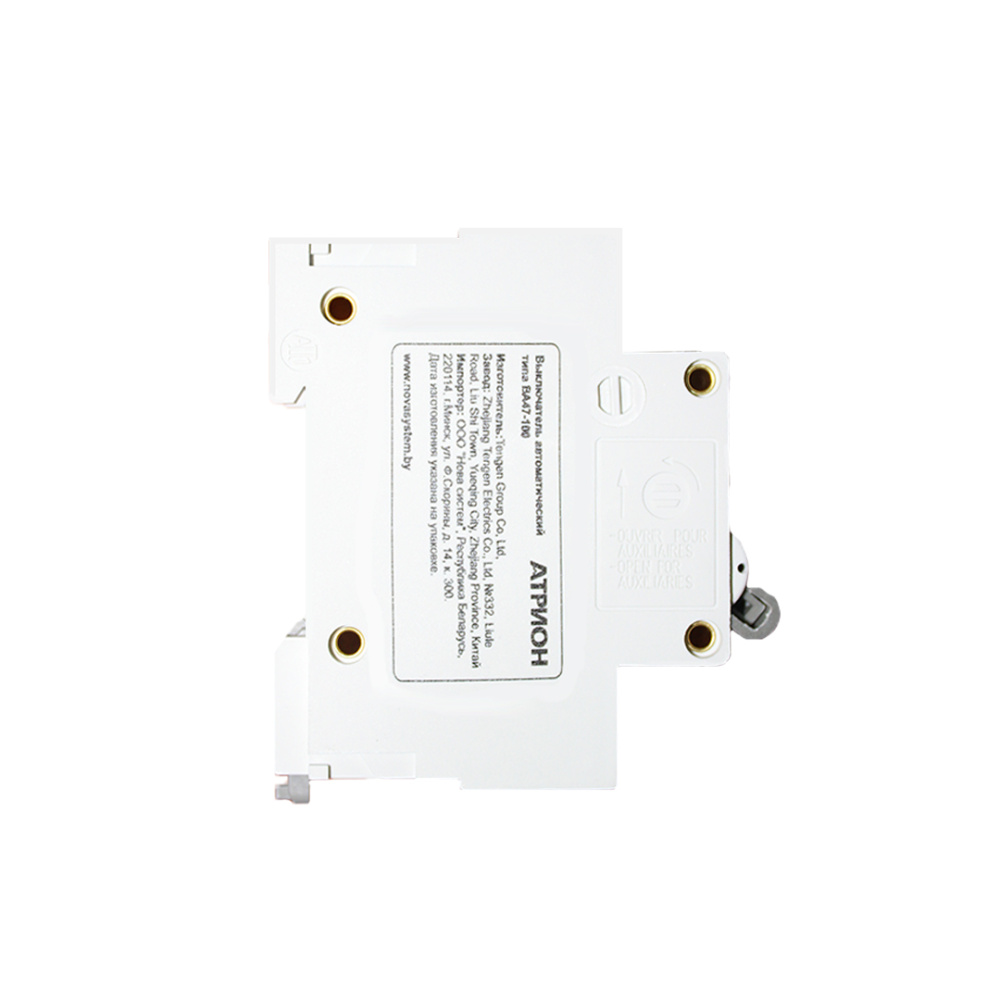

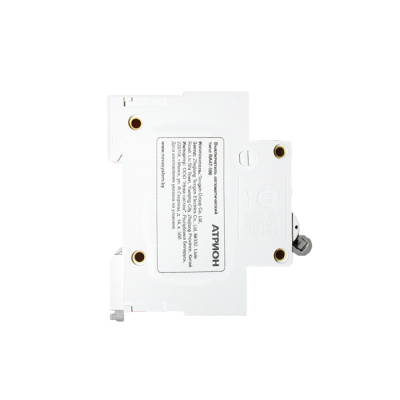

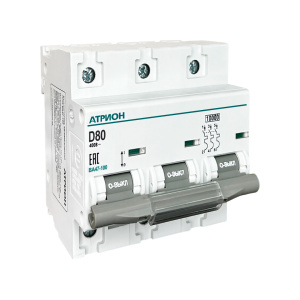

Выключатель автоматический BA47-100, 3P, 100A, хар-ка D, 10kA, 4.5M

Автоматический выключатель ВА47-100, 3P, 100А, характеристика D, 10кА — трёхполюсный модульный аппарат на DIN-рейку шириной 4,5 модуля, предназначенный для защиты трёхфазных цепей от перегрузки и короткого замыкания. Номинальный ток 100 А, отключающая способность 10 кА, время-токовая кривая D рассчитана на нагрузки с высокими пусковыми токами. Применяется как вводной или групповой аппарат в распределительных щитах переменного тока 400 В.

Что такое ВА47-100 и где он применяется?

ВА47-100 — серия модульных автоматических выключателей на номиналы до 100–125 А, занимающая промежуточное положение между бытовыми ВА47-29/60 и силовыми автоматами в литом корпусе. Трёхполюсное исполнение коммутирует три фазы одновременно, обеспечивая общее расцепление при аварии в любой из них, что важно для питания трёхфазных двигателей, насосов, компрессоров и распределительных линий.

Аппарат монтируется на стандартную DIN-рейку 35 мм и соответствует требованиям ГОСТ IEC 60898-1 (МЭК 60898-1) для бытовых и аналогичных целей. Ширина корпуса 4,5 модуля (около 81 мм) позволяет разместить мощный автомат в типовом щите без применения аппаратов в литом корпусе.

Чем характеристика D отличается от B и C?

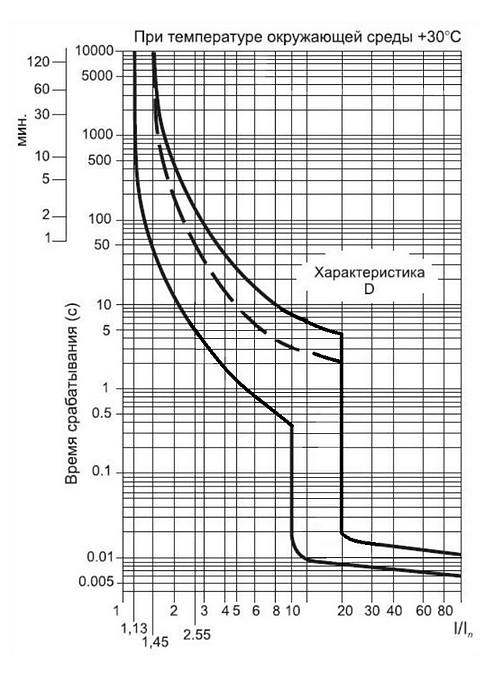

Время-токовая характеристика определяет кратность тока мгновенного (электромагнитного) расцепления. Для кривой D электромагнитный расцепитель срабатывает в диапазоне от 10 до 20 номиналов (10·In…20·In), тогда как для C это 5–10·In, а для B — 3–5·In. При 100 А это означает, что мгновенное отключение по кривой D происходит в зоне ориентировочно 1000–2000 А.

Характеристика D выбирается для нагрузок с большими пусковыми токами: электродвигатели, трансформаторы, конденсаторные установки, сварочное оборудование. Такой автомат не отключается ложно при пусковом броске, но сохраняет тепловую защиту от длительной перегрузки. Для чисто активных и бытовых нагрузок обычно достаточно кривой C.

Что означают 100А, 10кА и 4.5M?

Номинал 100 А — максимальный длительный рабочий ток цепи. Отключающая способность 10 кА (Icn) — наибольший ток короткого замыкания, который автомат гарантированно разорвёт без разрушения; значение подходит для щитов вблизи мощных трансформаторных подстанций. Параметр 4.5M описывает посадочную ширину в модулях (1 модуль = 18 мм), что учитывается при компоновке щита.

Основные характеристики

Как правильно подобрать и подключить?

Сечение проводника подбирается по номиналу: для 100 А применяют медь ориентировочно 25–35 мм² в зависимости от способа прокладки и температуры. Клеммы рассчитаны на соответствующее сечение, затяжку выполняют моментом по инструкции производителя с последующей протяжкой после первого прогрева.

При выборе учитывают селективность: вышестоящий аппарат должен иметь больший номинал и, при необходимости, выдержку времени. Отключающую способность 10 кА сверяют с расчётным током КЗ в точке установки — у трансформаторов большой мощности может потребоваться аппарат с Icn 15 кА и выше.

Частые вопросы

Для каких нагрузок нужна характеристика D?

Для оборудования с высокими пусковыми токами: электродвигатели, насосы, компрессоры, трансформаторы, сварочные аппараты. Кривая D не срабатывает ложно при броске пуска, сохраняя защиту от перегрузки.

Подойдёт ли ВА47-100 в качестве вводного автомата?

Да, трёхполюсный аппарат на 100 А часто ставят на вводе трёхфазного щита, если расчётный ток КЗ не превышает 10 кА и требуется защита всех трёх фаз.

Какое сечение кабеля использовать на 100 А?

Ориентировочно медь 25–35 мм² в зависимости от способа прокладки, длины линии и температурных условий; точное значение определяют по ПУЭ и расчёту.

Чем 10 кА отличается от 6 кА?

Icn 10 кА означает большую стойкость к токам короткого замыкания и применяется в щитах ближе к мощным подстанциям, где токи КЗ выше, чем выдерживают аппараты на 4,5–6 кА.

Можно ли заменить ВА47-100 автоматом в литом корпусе?

Да, при номинале 100 А часто применяют и MCCB. Модульный ВА47-100 компактнее и дешевле, MCCB предпочтителен при больших токах КЗ и потребности в регулировках расцепителя.
