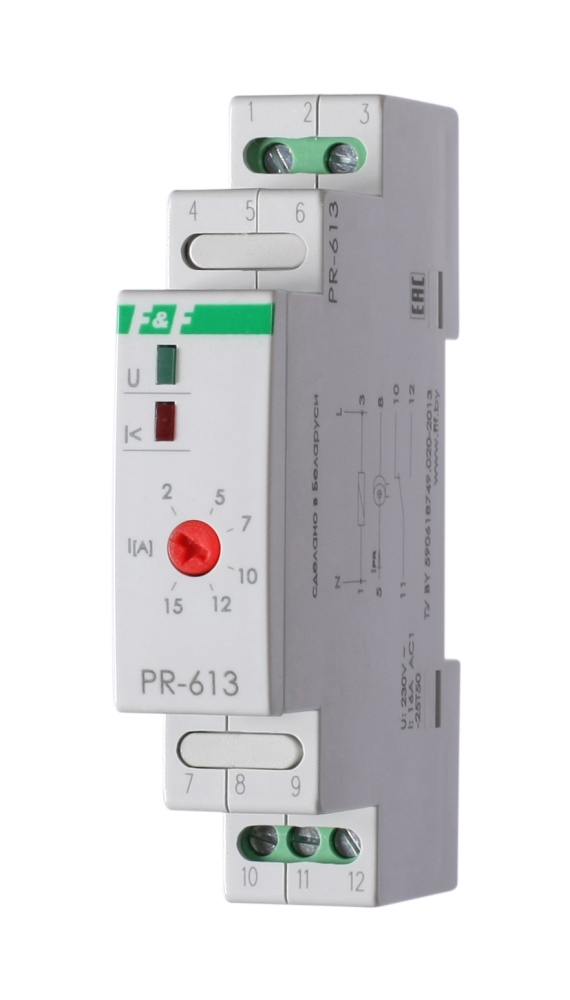

PR-613 Реле тока

Назначение
Предназначено для контроля величины переменного тока в системах защиты и автоматики, отключения неприоритетной нагрузки (потребителя) от цепи питания при превышении установленного значения потребляемого тока. Нагрузка (потребитель) приоритетной цепи остается подключенным к питающей сети.

Особенности
- напряжение питания 230 В, 50 Гц;
- регулируемый диапазон контролируемого тока 2…15 А;
- контакт 1NO/NC;
- гальваническая развязка между исполнительным реле (сухой контакт) и цепью питания;
- диаметр сквозного канала Ø 4 мм;
- максимальный коммутируемый ток нагрузки 16 А.

Область применения
Применяется в системах релейной защиты и автоматики в качестве устройства, реагирующего на отклонение силы переменного тока в контролируемой цепи от установленного значения. Обеспечивает отключение от сети питания неприоритетной нагрузки при превышении допустимой величины потребления тока, а приоритетная нагрузка останется подключенной к питающей сети. При восстановлении параметров тока неприоритетная нагрузка к сети питания подключится автоматически. Возможно использование реле в схемах защиты потоку и от короткого замыкания в нагрузке.

Принцип работы
Реле измеряет величину переменного тока в контролируемой цепи с помощью встроенного трансформатора тока. Если величина тока, проходящего через приоритетную нагрузку меньше контролируемого значения, контакты реле, управляющего неприоритетной нагрузкой, замкнуты, неприоритетная нагрузка подключена к цепи питания. При достижении установленного порога контроля тока I (А), реле срабатывает и размыкает контакты (с задержкой в 0,1 с), отключая цепь питания неприоритетной нагрузки. При восстановлении параметров тока, снижении на 3 % от установленного контролируемого значения, реле тока с задержкой в 0,2 с переключает контакты в исходное положение, подключая неприоритетную нагрузку.
