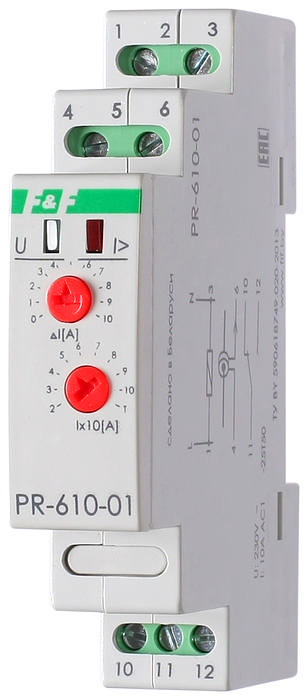

PR-610-01 Реле тока
Артикул:
PR-610-01
3 942 руб.
/шт
Хочу купить
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Мы работаем только с юридическими лицами и доставляем товар по всей Российской Федерации. Минимальный заказ составляет 10 000 рублей. Для получения индивидуальных цен и условий работы отправьте запрос или позвоните менеджеру компании. Фото может отличаться. Комплектацию уточняйте в отделе продаж.
На складе
Все товары в наличии на складе в Москве и регионах
Ликвидация товаров
Распродаем складские остатки - на отдельные бренды!
Бесплатная доставка
При заказе от 200 000 рублей доставим бесплатно по РФ.
Консультация инженера
Индивидуальные условия
Удобный онлайн заказ
Доставка по всей Беларуси
Описание
Назначение
Реле тока PR-610-01 предназначено для защиты трансформаторных подстанций и линий электропередач напряжением 0.4 кВ от однофазных коротких замыканий. Может применяться в системах релейной защиты и автоматики в качестве устройства, реагирующего на отклонение силы переменного тока в контролируемой цепи от установленного значения.
Принцип работы
Реле измеряет ток нагрузки с помощью выносного датчика тока. При превышении током установленного значения через время задержки срабатывает реле, контакты переключаются в поло- жение 11–12. При снижении тока реле через 5 с переключает контакты в положение 10–11.
В трехфазной сети реле измеряет ток в нулевом проводе с помощью выносного датчика тока. При возникновении короткого замыкания в линии замыкается цепь питания катушки независимого расцепителя (QF). Расцепитель срабатывает и отключает автоматический выключатель.
Реле тока PR-610-01 предназначено для защиты трансформаторных подстанций и линий электропередач напряжением 0.4 кВ от однофазных коротких замыканий. Может применяться в системах релейной защиты и автоматики в качестве устройства, реагирующего на отклонение силы переменного тока в контролируемой цепи от установленного значения.
Принцип работы
Реле измеряет ток нагрузки с помощью выносного датчика тока. При превышении током установленного значения через время задержки срабатывает реле, контакты переключаются в поло- жение 11–12. При снижении тока реле через 5 с переключает контакты в положение 10–11.
В трехфазной сети реле измеряет ток в нулевом проводе с помощью выносного датчика тока. При возникновении короткого замыкания в линии замыкается цепь питания катушки независимого расцепителя (QF). Расцепитель срабатывает и отключает автоматический выключатель.
Характеристики
|
Серия продукта
|
PR |
|
Тип продукта
|
реле контроля тока |
|
Конфигурация контактов
|
1NO+1NC |
|
Номинальный ток (In), A
|
10 |
|
Степень защиты
|
IP20 |
|
Номинальное напряжение питания (Uns), V
|
230VAC |
|
Температура окружающей среды (рабочая), °С
|
-25_+50 |
|
Страна производитель
|
Республика Беларусь |
-
