Выключатель автоматический BA47-100, 3P, 63A, хар-ка D, 10kA, 4.5M

Автоматический выключатель ВА47-100 3P 63А с характеристикой D и отключающей способностью 10 кА — трёхполюсный модульный аппарат для защиты силовых трёхфазных цепей от перегрузки и короткого замыкания. Характеристика D означает электромагнитный расцепитель с порогом мгновенного срабатывания 10–20×In, поэтому автомат рассчитан на нагрузки с высокими пусковыми токами: электродвигатели, трансформаторы, конденсаторные и импульсные потребители. Устанавливается на DIN-рейку 35 мм, соответствует требованиям ГОСТ IEC 60898-1 и МЭК/IEC 60947-2.

Что означают параметры ВА47-100 3P 63А D 10кА?

Номинальный ток 63 А — это длительный ток, который автомат пропускает без срабатывания теплового расцепителя. Исполнение 3P (три полюса) предназначено для трёхфазной сети 400 В: все три фазы коммутируются одновременно общей рукояткой, что исключает работу нагрузки на двух фазах при аварии.

Отключающая способность 10 кА (Icn) показывает максимальный ток КЗ, который аппарат гарантированно разорвёт без разрушения. Значение 10 кА подходит для распределительных и вводных щитов рядом с трансформаторной подстанцией, где токи короткого замыкания выше, чем в бытовых сетях с автоматами на 4,5–6 кА.

Чем характеристика D отличается от B и C?

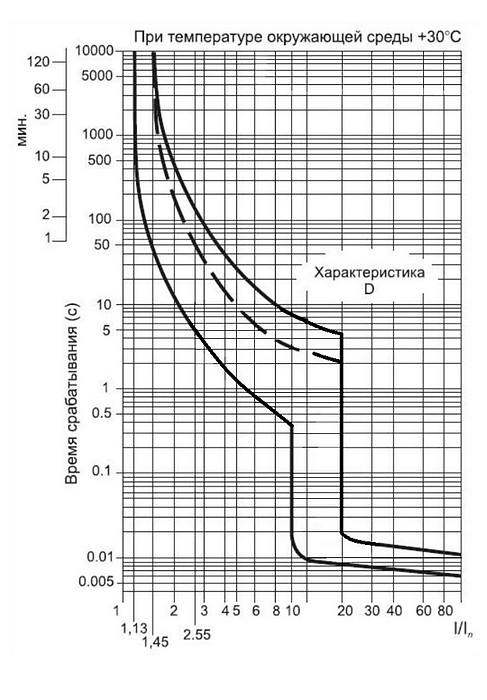

Тип характеристики задаёт кратность тока мгновенного электромагнитного расцепления. У типа B это 3–5×In, у типа C — 5–10×In, у типа D — 10–20×In. Чем выше кратность, тем большие кратковременные броски тока автомат переносит без ложного отключения.

Характеристика D выбирается там, где пусковой ток многократно превышает номинальный: приводы с прямым пуском, сварочное оборудование, насосы, вентиляторы, цепи с большим количеством импульсных блоков питания. Для стандартных розеточных и осветительных групп применяют тип C, для длинных кабельных линий и чисто активной нагрузки — тип B.

Каковы технические характеристики?

Где применяется автомат 3P 63А тип D?

Основное назначение — вводные и групповые аппараты в силовых щитах промышленных и коммерческих объектов, распределение по трёхфазным линиям, защита электродвигателей и группового технологического оборудования. Номинал 63 А соответствует линиям сечением от 16 мм² медью в зависимости от способа прокладки и условий охлаждения.

При подборе учитывают селективность с вышестоящими аппаратами и сечение проводника: тепловой расцепитель должен защищать кабель от перегрузки, а отключающая способность — превышать расчётный ток КЗ в точке установки.

Частые вопросы

Можно ли использовать тип D для розеточных групп?

Нежелательно. Высокий порог срабатывания 10–20×In замедляет реакцию при КЗ малой мощности, поэтому для розеток и освещения применяют тип C или B.

Подходит ли автомат 10кА для сети рядом с подстанцией?

Да, для большинства распределительных щитов 10 кА достаточно. Если расчётный ток КЗ выше, выбирают аппараты на 15 кА и более либо серию промышленного класса по IEC 60947-2.

Какое сечение кабеля под 63 А?

Ориентировочно от 16 мм² медью; точное значение определяют по способу прокладки, температуре и допустимой потере напряжения согласно ПУЭ.

Чем отличается 3P от 3P+N?

3P коммутирует только три фазы, нейтраль остаётся неразрывной. Для одновременного отключения нейтрали применяют исполнение 3P+N или 4P.

Совместим ли ВА47-100 с автоматами других брендов на одной рейке?

Да, модульное исполнение шириной по числу полюсов ставится на стандартную DIN-рейку 35 мм совместно с другими аппаратами.
