Выключатель автоматический BA47-100, 3P, 50A, хар-ка D, 10kA, 4.5M

Автоматический выключатель ВА47-100 3P 50A с характеристикой D и отключающей способностью 10 кА — трёхполюсный модульный аппарат для защиты трёхфазных цепей от перегрузки и короткого замыкания. Номинальный ток 50 А, кривая D (порог мгновенного расцепления 10–20×In) рассчитана на нагрузки с высокими пусковыми токами: электродвигатели, трансформаторы, конденсаторные группы. Монтируется на DIN-рейку 35 мм, занимает 3 модуля, соответствует ГОСТ IEC 60898-1.

Для чего применяется ВА47-100 с характеристикой D?

Аппарат защищает распределительные и групповые линии переменного тока 400 В от токовых перегрузок и коротких замыканий. Характеристика D означает срабатывание электромагнитного расцепителя в диапазоне 10–20 крат номинала, поэтому автомат не ложно отключается при бросках пускового тока асинхронных двигателей, сварочного и насосного оборудования, ИБП и цепей с большими индуктивными и ёмкостными составляющими.

Трёхполюсное исполнение коммутирует одновременно три фазы, что необходимо для двигательных и силовых нагрузок. При перегрузке или КЗ размыкаются все три полюса, исключая работу оборудования на двух фазах и связанные с этим повреждения обмоток.

Что означают характеристика D и 10 кА?

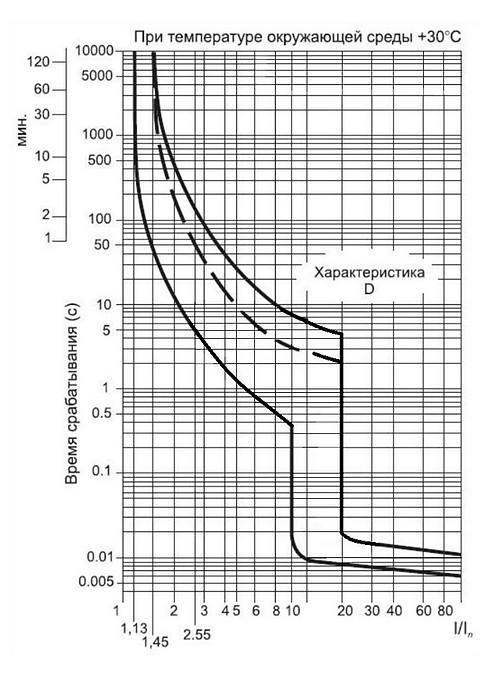

Тепловой расцепитель реагирует на длительную перегрузку с обратнозависимой выдержкой, электромагнитный — на короткое замыкание практически мгновенно. Для кривой D мгновенное отключение наступает при токе 10–20×In, то есть для 50 А это ориентировочно 500–1000 А. Это ключевое отличие от массовой характеристики C (5–10×In).

Отключающая способность 10 кА (Icn по ГОСТ IEC 60898-1) показывает максимальный ток КЗ, который аппарат гарантированно разомкнёт без разрушения. Значение 10 кА подходит для вводных и распределительных щитов, расположенных близко к трансформаторной подстанции, где ожидаемые токи КЗ выше стандартных 4,5 кА.

Каковы технические характеристики?

Как выбрать номинал и обозначение 4.5M?

Номинал автомата подбирают по расчётному току линии и сечению кабеля, чтобы защитить проводник от перегрева. Для двигательной нагрузки учитывают пусковой ток и применяют характеристику D. Указание «4.5M» в наименовании относится к маркировке исполнения корпуса и не отменяет паспортную отключающую способность 10 кА — при заказе уточняйте параметр Icn по этикетке конкретной партии.

Важно согласовать отключающую способность автомата с ожидаемым током КЗ в точке установки. Если расчётный ток КЗ превышает 10 кА, применяют аппараты с большей Icn либо селективную защиту резервным вышестоящим автоматом.

Частые вопросы

Чем характеристика D отличается от C?

Электромагнитный расцепитель D срабатывает при 10–20×In, C — при 5–10×In. D применяют для нагрузок с высокими пусковыми токами, C — для бытовых и смешанных цепей.

Подходит ли автомат для защиты двигателя?

Да, кривая D исключает ложные отключения при пуске асинхронного двигателя. Но защита от перегрузки двигателя точнее реализуется тепловым реле совместно с автоматом.

Что означает отключающая способность 10 кА?

Это максимальный ток короткого замыкания, который аппарат разомкнёт без разрушения. 10 кА подходит для щитов вблизи трансформаторной подстанции.

Можно ли ставить трёхполюсный автомат на однофазную сеть?

Технически можно задействовать один полюс, но экономически нецелесообразно. Для однофазных цепей применяют 1P или 1P+N.

Сколько места занимает автомат в щите?

Трёхполюсное исполнение занимает 3 модуля (около 54 мм) на стандартной DIN-рейке 35 мм.
