Выключатель автоматический BA47-100, 3P, 40A, хар-ка D, 10kA, 4.5M

Автоматический выключатель ВА47-100 3P 40A характеристики D с отключающей способностью 10 кА — трёхполюсный модульный аппарат для защиты трёхфазных цепей от перегрузки и короткого замыкания. Характеристика D рассчитана на нагрузки с высокими пусковыми токами (в 10–20 раз выше номинала), поэтому автомат применяют там, где обычная кривая C ложно срабатывает при пуске. Ширина корпуса 4,5 модуля, монтаж на DIN-рейку 35 мм по ГОСТ IEC 60947-2.

Для чего нужна характеристика D на 40 А?

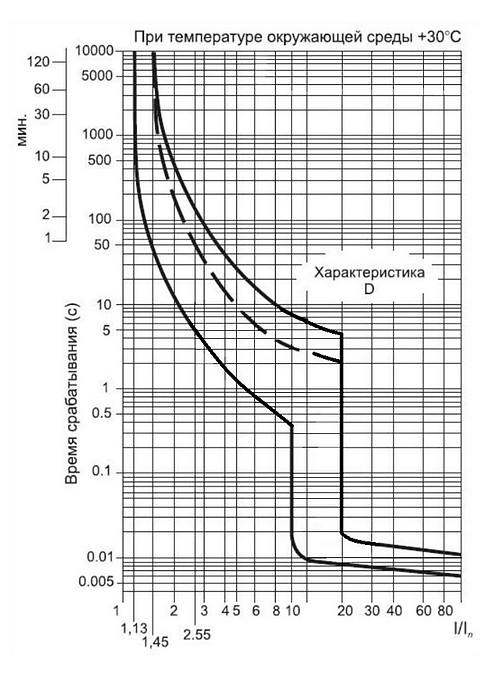

Кривая срабатывания D означает, что электромагнитный расцепитель реагирует на короткое замыкание в диапазоне 10–20 номиналов тока, то есть от 400 до 800 А для номинала 40 А. Это позволяет питать нагрузки с большими бросками пускового тока без ложных отключений: электродвигатели, насосы, компрессоры, трансформаторы, сварочное оборудование, конденсаторные батареи.

Тепловой расцепитель по-прежнему защищает от длительной перегрузки, отрабатывая при токе выше 1,13–1,45 In согласно требованиям стандарта. Комбинация даёт селективную защиту двигательных и индуктивных цепей, где автоматы C или B срабатывали бы при каждом запуске.

Какие технические параметры у ВА47-100 3P 40A D?

Аппарат имеет три полюса с общим рычагом, что обеспечивает одновременное отключение всех фаз. Номинальное напряжение рассчитано на трёхфазную сеть 400 В переменного тока частотой 50 Гц. Отключающая способность 10 кА (класс Icn по ГОСТ IEC 60898-1 либо Icu по 60947-2) допускает установку в щитах на вводе и распределении, где ожидаемый ток КЗ повышен.

Где применяют трёхполюсный автомат 40 А с кривой D?

Основная сфера — защита силовых линий в промышленных и коммерческих объектах: станки, вентиляционные и насосные группы, приводы конвейеров, электрощиты автоматизации. Трёхполюсное исполнение подходит для трёхфазных двигателей и симметричных нагрузок, где важно отключить все три фазы одновременно.

В распределительных щитах аппарат ставят на групповых линиях после вводного автомата. Для двигательных цепей номинал подбирают с учётом рабочего тока нагрузки, а характеристику D — по кратности пускового тока, чтобы исключить срабатывание при разгоне.

Как правильно выбрать и подключить?

При подборе учитывают три ключевых критерия: номинальный ток нагрузки, ожидаемый ток короткого замыкания в точке установки и тип нагрузки. Если ток КЗ на объекте выше 10 кА, выбирают аппарат с большей отключающей способностью. Сечение кабеля согласуют с номиналом: для 40 А обычно применяют медный проводник от 6 мм².

Подключение выполняют при снятом напряжении, момент затяжки клемм соблюдают по паспорту, чтобы избежать перегрева контактов. Питающие проводники заводят сверху, отходящие — снизу, если иное не указано производителем.

Частые вопросы

Чем характеристика D отличается от C?

Электромагнитный расцепитель D срабатывает при токе 10–20 In, а C — при 5–10 In. D применяют для нагрузок с высокими пусковыми токами, чтобы избежать ложных отключений при запуске.

Можно ли ставить ВА47-100 40A D для защиты двигателя?

Да, характеристика D предназначена именно для двигательных и индуктивных цепей. Номинал подбирают по рабочему току двигателя, а тепловую защиту при необходимости дополняют реле перегрузки.

Что означает отключающая способность 10 кА?

Это максимальный ток короткого замыкания, который автомат способен отключить без разрушения. 10 кА достаточно для большинства распределительных и вводных линий.

Сколько места занимает автомат в щите?

Корпус шириной 4,5 модуля устанавливается на стандартную DIN-рейку 35 мм. Три полюса объединены общим рычагом управления.

Какое сечение кабеля нужно для 40 А?

Для медного проводника при токе 40 А обычно применяют сечение от 6 мм², точное значение зависит от способа прокладки и температуры среды.
