Выключатель автоматический BA47-100, 3P, 25A, хар-ка D, 10kA, 4.5M

Автоматический выключатель ВА47-100, 3P, 25А, характеристика D, 10 кА — трёхполюсный модульный аппарат для защиты трёхфазных цепей от перегрузки и короткого замыкания. Номинальный ток 25 А, отключающая способность 10 000 А, кривая срабатывания D рассчитана на нагрузки с высокими пусковыми токами (двигатели, трансформаторы, конденсаторные группы). Устанавливается на DIN-рейку 35 мм, соответствует требованиям ГОСТ IEC 60898-1.

Для чего нужна характеристика D?

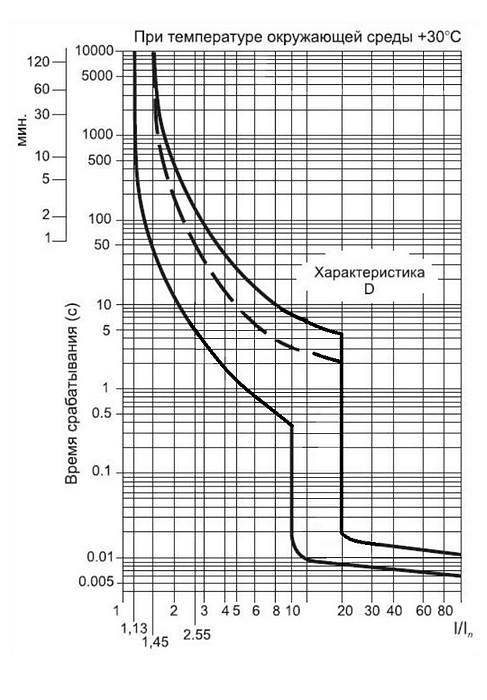

Кривая срабатывания определяет диапазон токов, при которых мгновенный электромагнитный расцепитель отключает цепь. Для характеристики D порог составляет от 10 до 20 крат номинала (Iн), то есть при 25 А — примерно от 250 до 500 А. Это позволяет аппарату не ложно срабатывать при пусковых бросках тока индуктивной нагрузки.

Тип D применяют там, где пусковой ток многократно превышает рабочий: асинхронные электродвигатели, сварочные аппараты, насосы, компрессоры, импульсные источники питания, первичные обмотки трансформаторов. Для розеточных и осветительных линий обычно достаточно характеристики C (5–10 Iн), а для чисто активной нагрузки — B (3–5 Iн).

Что означают параметры 3P, 25A и 10kA?

Обозначение 3P — три защищённых полюса, аппарат разрывает три фазы одновременно за счёт общей рейки расцепления. Это стандартное решение для трёхфазных потребителей 400 В. Номинальный ток 25 А — максимальный длительный ток, который автомат пропускает без срабатывания теплового расцепителя.

Отключающая способность 10 кА (Icn по ГОСТ IEC 60898-1) показывает предельный ток короткого замыкания, который выключатель гарантированно отключает без разрушения. Значение 10 кА подходит для вводных и распределительных щитов вблизи трансформаторной подстанции, где ожидаемые токи КЗ выше бытовых 4,5–6 кА.

Каковы основные характеристики?

Как правильно подобрать и установить?

Номинал автомата выбирают по расчётному току линии с учётом сечения кабеля: ток аппарата должен быть меньше или равен длительно допустимому току проводника. Для 25 А обычно применяют медный кабель сечением 4 мм². Момент затяжки клемм выдерживают по инструкции производителя, чтобы исключить перегрев контактов.

Подключение выполняют сверху или снизу с сохранением полярности групп; допускается питание с любой стороны, если это разрешено паспортом. При работе с двигательными нагрузками важно, чтобы уставка мгновенного расцепления не срабатывала на пусковом токе, но при этом обеспечивала селективность с нижестоящими аппаратами.

Чем отличается от характеристик B и C?

Все три типа имеют одинаковый тепловой расцепитель, отличается только порог электромагнитного (мгновенного) срабатывания. Характеристика B — 3–5 Iн, C — 5–10 Iн, D — 10–20 Iн. Чем выше порог, тем устойчивее аппарат к пусковым броскам, но тем большее сечение кабеля и меньшее сопротивление петли фаза-ноль требуется для надёжного отключения при КЗ.

Частые вопросы

Можно ли ставить ВА47-100 тип D на розеточную группу?

Технически можно, но нецелесообразно: высокий порог мгновенного расцепления снижает защиту при КЗ в бытовых линиях. Для розеток и освещения предпочтительнее характеристика C или B.

Чем 10 кА лучше 4,5 кА?

Отключающая способность 10 кА позволяет применять аппарат в щитах с высоким ожидаемым током КЗ — на вводе и вблизи подстанции, где автомат на 4,5 кА может не справиться и разрушиться.

Какое сечение кабеля под 25 А?

Как правило, медный проводник 4 мм² при открытой прокладке; окончательное сечение определяют по способу прокладки, температуре и длине линии.

Подходит ли для защиты электродвигателя?

Да, характеристика D разработана для нагрузок с большими пусковыми токами. Для полноценной защиты двигателя дополнительно применяют тепловое реле или мотор-автомат.

Соответствует ли ГОСТ?

Модульные автоматы этого класса выпускаются по ГОСТ IEC 60898-1, гармонизированному с международным стандартом МЭК 60898-1.
