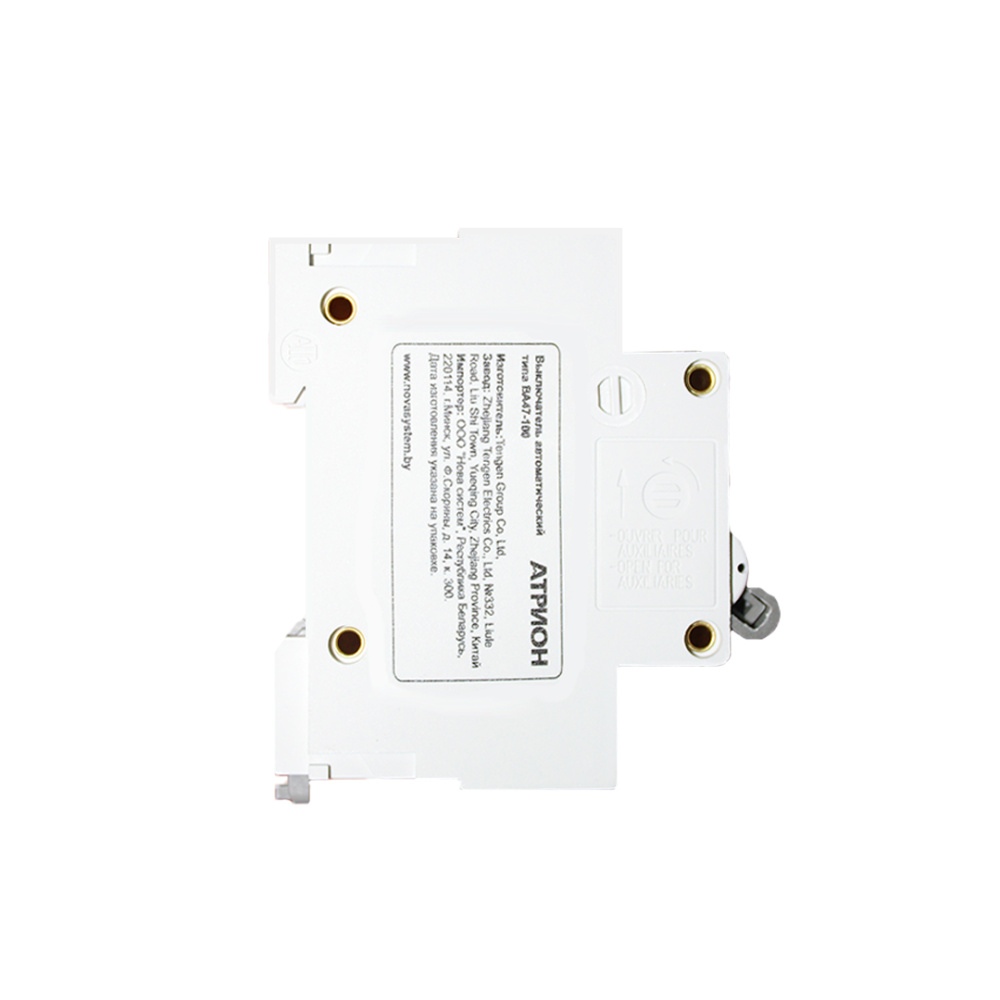

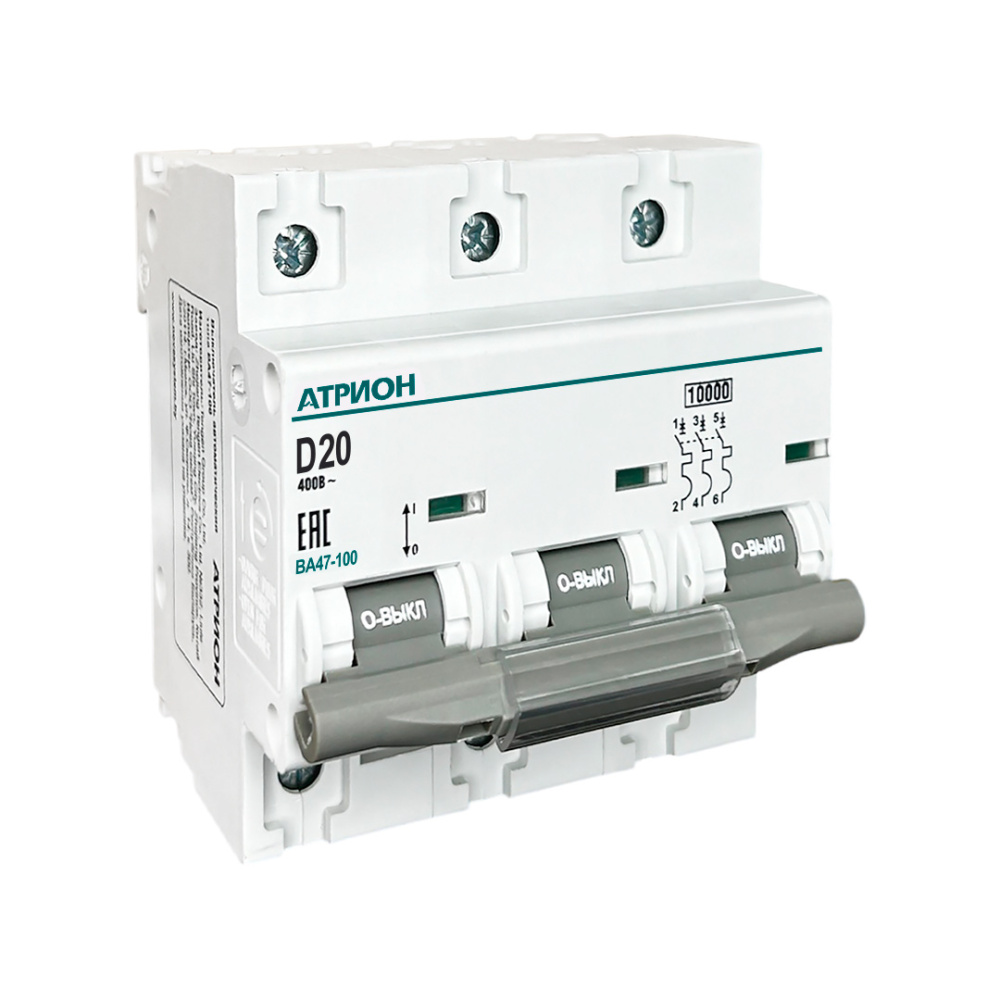

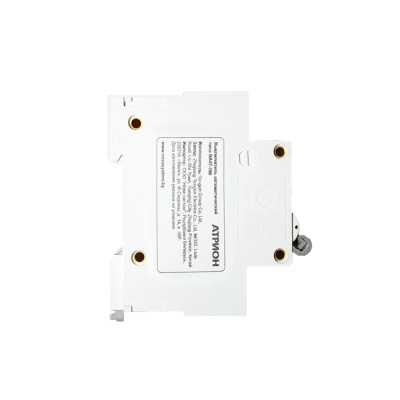

Выключатель автоматический BA47-100, 3P, 20A, хар-ка D, 10kA, 4.5M

Автоматический выключатель BA47-100 3P 20A с характеристикой D — трёхполюсный модульный аппарат на номинальный ток 20 А с отключающей способностью 10 кА, предназначенный для защиты трёхфазных цепей с высокими пусковыми токами. Кривая D означает срабатывание электромагнитного расцепителя в диапазоне 10–20 крат номинала (200–400 А), что исключает ложные отключения при пуске двигателей, трансформаторов и нагрузок с большим индуктивным броском. Аппарат монтируется на DIN-рейку 35 мм, занимает 3 модуля и соответствует ГОСТ IEC 60898-1.

Что означает характеристика D и когда её выбирать?

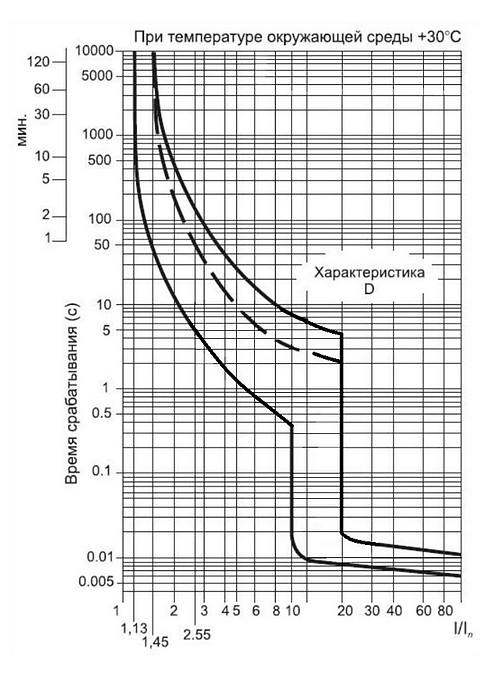

Время-токовая характеристика описывает поведение двух расцепителей: теплового (защита от перегрузки) и электромагнитного (защита от короткого замыкания). У кривой D электромагнитный расцепитель срабатывает при токе от 10 до 20 номиналов, то есть для аппарата 20 А это диапазон 200–400 А. Это самая «нечувствительная» из массовых характеристик, рассчитанная на большие пусковые броски.

Характеристику D применяют там, где пусковой ток кратковременно многократно превышает рабочий: асинхронные электродвигатели с прямым пуском, сварочные аппараты, понижающие и разделительные трансформаторы, конденсаторные батареи, мощные импульсные блоки питания. Для сравнения, кривая C (5–10 крат) подходит для смешанных и осветительных нагрузок, а кривая B (3–5 крат) — для чисто активных и протяжённых линий.

Какие технические характеристики у BA47-100 3P 20A D?

Отключающая способность 10 кА (Icn по ГОСТ IEC 60898-1) позволяет применять аппарат на вводах и распределительных линиях промышленных и коммерческих объектов, где ожидаемый ток КЗ выше, чем в бытовых сетях. Трёхполюсное исполнение обеспечивает одновременное отключение всех фаз при аварии в любой из них за счёт общей механической рейки расцепления.

Как правильно подобрать номинал и сечение кабеля?

Номинал автомата выбирают так, чтобы он был выше длительного рабочего тока нагрузки, но ниже длительно допустимого тока кабеля. Для аппарата 20 А в трёхфазной цепи типичное сечение медного кабеля составляет 2,5–4 мм² в зависимости от способа прокладки и длины линии. Затягивание клемм выполняют калиброванным моментом (обычно 2,0–2,8 Н·м) для исключения нагрева контактов.

При защите двигателя важно учитывать, что автомат с кривой D защищает линию от КЗ, но не заменяет тепловое реле перегрузки самого двигателя — для полноценной защиты применяют связку «автомат + контактор + тепловое реле» либо мотор-автомат.

Чем отличается 10 кА от 4,5 и 6 кА?

Отключающая способность — это максимальный ток КЗ, который аппарат гарантированно разомкнёт без разрушения. Значение 4,5 кА достаточно для квартирных и удалённых от подстанции сетей, 6 кА — для распределительных щитов жилых зданий, а 10 кА требуется на вводах, вблизи трансформаторных подстанций и на промышленных объектах с большими токами КЗ. Применять аппарат с запасом по Icn безопаснее: он сохраняет работоспособность после срабатывания.

Частые вопросы

Можно ли ставить характеристику D в бытовой щит?

Технически можно, но нецелесообразно: для розеточных и осветительных групп применяют кривую B или C. Кривая D оправдана при индуктивных нагрузках с большими пусками — двигателях, трансформаторах, сварке.

Подходит ли BA47-100 20A для защиты электродвигателя?

Да, для защиты линии двигателя от КЗ. Однако от перегрузки сам двигатель должен защищать тепловое реле или мотор-автомат, так как тепловой расцепитель обычного автомата настроен на защиту кабеля.

Что означает «3P»?

Трёхполюсное исполнение для трёхфазной сети 400 В. При аварии в любой фазе отключаются все три полюса одновременно благодаря общей рейке расцепления.

Какое сечение кабеля использовать для 20 А?

Ориентировочно 2,5–4 мм² медью в зависимости от способа прокладки, температуры и длины линии. Ток кабеля должен превышать номинал автомата.

Чем отличается кривая D от кривой C?

У кривой C электромагнитный расцепитель срабатывает при 5–10 In, у D — при 10–20 In. D менее чувствительна к пусковым броскам и предназначена для сильноиндуктивных нагрузок.
