Выключатель автоматический BA47-100, 3P, 16A, хар-ка D, 10kA, 4.5M

Автоматический выключатель ВА47-100 3P 16A с характеристикой D и отключающей способностью 10 кА — трёхполюсный модульный аппарат на номинальный ток 16 А для защиты цепей с высокими пусковыми токами от перегрузки и короткого замыкания. Характеристика D означает мгновенное расцепление при токе 10–20·In (160–320 А), что исключает ложные срабатывания при пуске двигателей, трансформаторов и мощных импульсных нагрузок. Номинальное напряжение — 400 В AC, монтаж на DIN-рейке 35 мм, ширина корпуса — 3 модуля.

Какие технические характеристики у ВА47-100 3P 16A D?

Аппарат выполнен по ГОСТ IEC 60898-1 и рассчитан на длительный ток нагрузки 16 А при трёх полюсах, коммутируемых одновременно общей рукояткой. Отключающая способность 10 кА (класс токоограничения указывается производителем) определяет пригодность для сетей с относительно высокими токами КЗ — вводные и распределительные щиты промышленного и коммерческого назначения.

Комбинированный расцепитель объединяет тепловой элемент для защиты от длительных перегрузок и электромагнитный — для мгновенного отключения при коротком замыкании. Климатическое исполнение и степень защиты корпуса IP20 позволяют устанавливать выключатель в закрытых шкафах и щитах.

Чем характеристика D отличается от B и C?

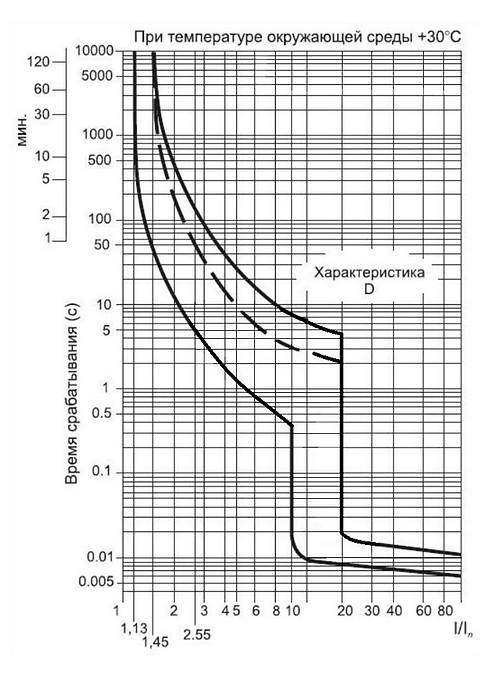

Тип кривой задаёт диапазон токов мгновенного электромагнитного расцепления. У характеристики B это 3–5·In, у C — 5–10·In, у D — 10–20·In. Чем выше кратность, тем большие пусковые броски тока автомат пропускает без отключения, оставаясь при этом защитой от короткого замыкания.

Характеристика D подходит для нагрузок с выраженными пусковыми токами: асинхронных электродвигателей, насосов, компрессоров, сварочных и понижающих трансформаторов, конденсаторных батарей. Для бытовых и осветительных линий обычно достаточно C, а для чисто резистивных нагрузок — B.

Где применяется трёхполюсный автомат 16А?

Трёхполюсное исполнение предназначено для защиты трёхфазных цепей 380/400 В, где все три фазы отключаются одновременно. Номинал 16 А при характеристике D типичен для отходящих линий к небольшим электродвигателям, станкам и технологическому оборудованию в составе распределительных и групповых щитов.

При подборе учитывают ток нагрузки, сечение кабеля и селективность с вышестоящими аппаратами. Для двигательных цепей ВА47-100 часто сочетают с тепловым реле или устройством защиты электродвигателя для точной защиты от перегрузки.

Частые вопросы

Для чего нужна характеристика D у автомата 16А?

Она допускает ток мгновенного расцепления 10–20·In (160–320 А), что предотвращает ложное отключение при пуске двигателей и трансформаторов, сохраняя защиту от КЗ.

Можно ли ставить ВА47-100 16А D на освещение?

Технически можно, но для освещения и розеток обычно применяют характеристику C или B — они обеспечивают более раннее срабатывание при меньших токах КЗ.

Что означает отключающая способность 10 кА?

Это максимальный ток короткого замыкания, который автомат гарантированно отключит без разрушения. Значение должно быть не ниже расчётного тока КЗ в точке установки.

Подходит ли автомат для защиты электродвигателя?

Для защиты от КЗ — да, характеристика D рассчитана на пусковые токи. Для полной защиты от перегрузки его дополняют тепловым реле или мотор-автоматом.

Сколько места занимает в щите?

Трёхполюсный ВА47-100 занимает 3 модуля на стандартной DIN-рейке 35 мм.
