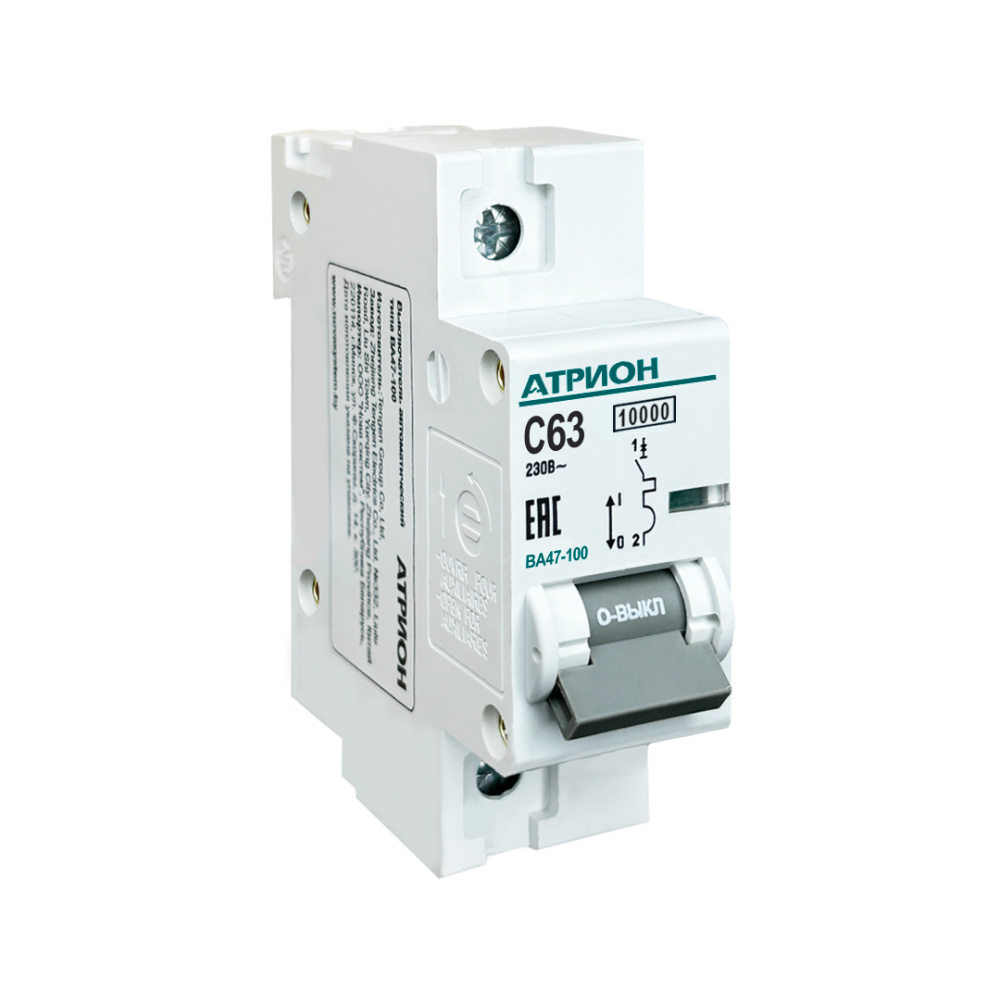

Выключатель автоматический BA47-100, 1P, 63A, хар-ка С, 10kA, 1.5M

Автоматический выключатель ВА47-100 1P 63А с характеристикой C — однополюсный модульный аппарат на номинальный ток 63 А с отключающей способностью 10 кА и шириной корпуса 1.5 модуля (27 мм). Предназначен для защиты кабельных линий и оборудования от перегрузки и токов короткого замыкания в сетях 230/400 В переменного тока, монтируется на DIN-рейку 35 мм. Соответствует требованиям ГОСТ IEC 60898-1 и работает в диапазоне температур от −25 до +50 °C.

Чем ВА47-100 отличается от ВА47-29?

Основное различие между сериями — уровень предельной коммутационной способности (Icn). У ВА47-29 он, как правило, составляет 4.5 кА, тогда как ВА47-100 рассчитан на 10 кА. Это делает его применимым там, где расчётный ток КЗ в точке установки выше, например ближе к вводу или на объектах с мощным трансформатором.

Увеличенная отключающая способность достигается усиленной дугогасительной камерой и контактной группой, поэтому корпус однополюсного исполнения на 63 А занимает 1.5 модуля вместо стандартного одного. При проектировании щита это учитывают в компоновке DIN-рейки.

Что означает характеристика C?

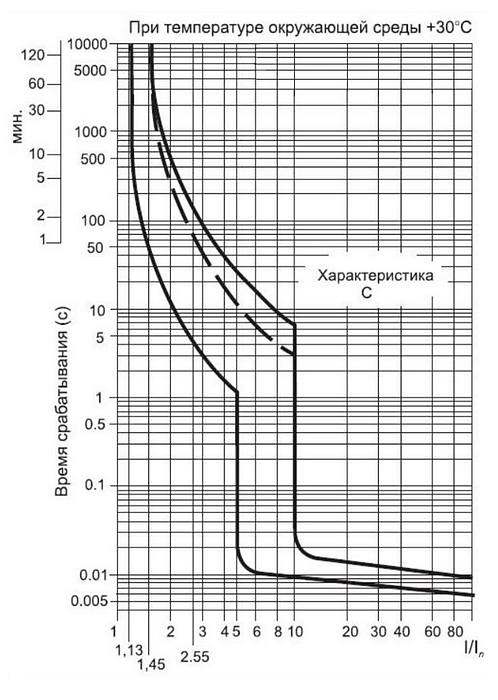

Характеристика C определяет порог мгновенного (электромагнитного) расцепления: аппарат срабатывает при токе от 5 до 10 номиналов, то есть в диапазоне 315–630 А для 63 А. Это универсальный профиль для смешанных нагрузок — розеточных и осветительных групп, бытового и общепромышленного оборудования с умеренными пусковыми токами.

Тепловой расцепитель защищает от длительной перегрузки с обратнозависимой выдержкой времени, а электромагнитный — мгновенно отключает цепь при коротком замыкании, ограничивая термическое и динамическое воздействие тока на проводку.

Основные технические характеристики

Где применяется однополюсный автомат на 63 А?

Однополюсное исполнение коммутирует и защищает фазный проводник, нулевой при этом остаётся неразрывным. Такие аппараты используют на групповых и отходящих линиях распределительных щитов жилых, административных и промышленных объектов, в составе этажных и квартирных щитков, а также в шкафах автоматизации.

Номинал 63 А типичен для вводных или магистральных групп с существенной суммарной нагрузкой. Повышенная отключающая способность 10 кА расширяет область применения на участки сети с высоким расчётным током КЗ.

Частые вопросы

Можно ли ставить ВА47-100 вместо ВА47-29?

Да, если совпадают номинал и характеристика. ВА47-100 имеет большую отключающую способность (10 кА против 4.5 кА), поэтому подходит как усиленная замена, но учитывайте ширину 1.5 модуля при компоновке щита.

При каком токе сработает автомат 63 А с характеристикой C?

Электромагнитный расцепитель срабатывает мгновенно при токе 5–10 номиналов, то есть 315–630 А. Тепловой расцепитель отключает цепь при длительной перегрузке с выдержкой времени.

Что значит отключающая способность 10 кА?

Это максимальный ток короткого замыкания, который аппарат способен отключить без разрушения и потери работоспособности. Значение должно быть не ниже расчётного тока КЗ в точке установки.

Сколько места занимает на DIN-рейке?

Однополюсное исполнение ВА47-100 на 63 А имеет ширину 1.5 модуля — около 27 мм, что шире стандартного однополюсного автомата в 1 модуль.

Подходит ли для сетей 400 В?

Да, аппарат рассчитан на применение в однофазных сетях 230 В и в составе трёхфазных систем 400 В при установке на отдельные фазы.
