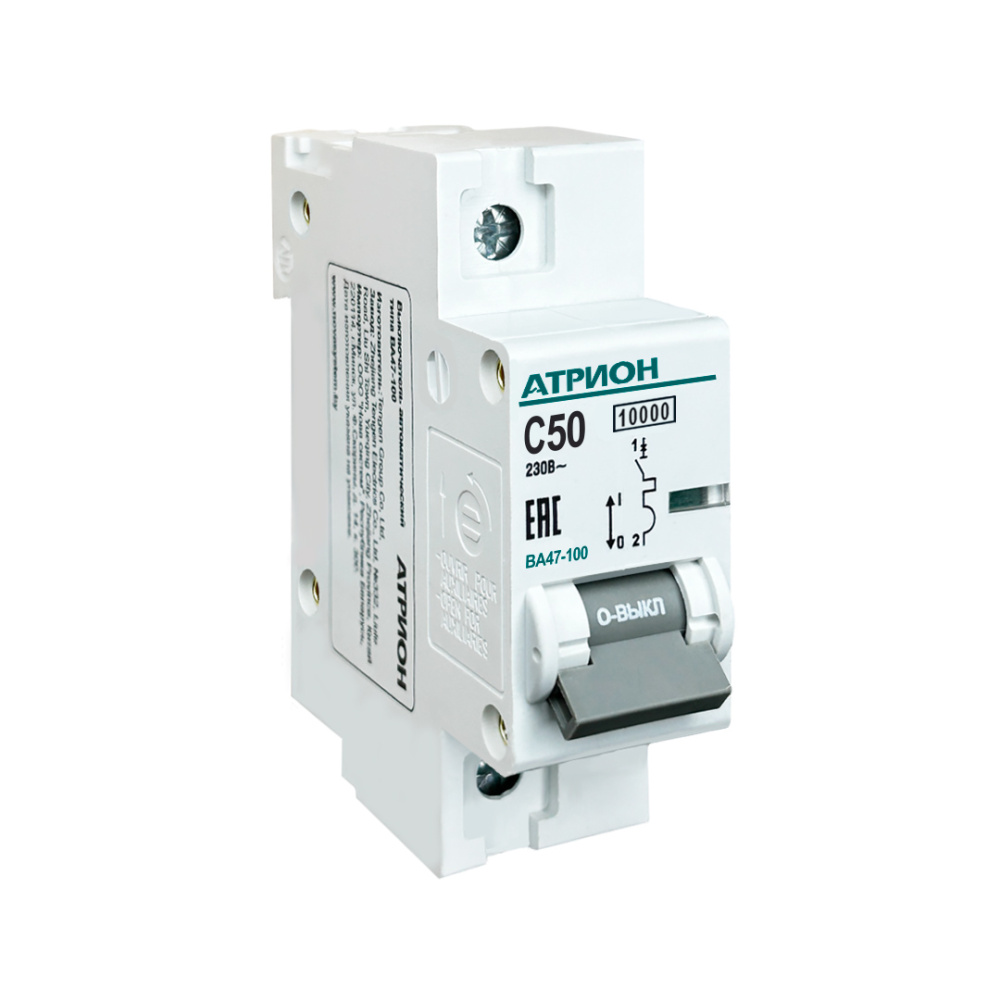

Выключатель автоматический BA47-100, 1P, 50A, хар-ка С, 10kA, 1.5M

Автоматический выключатель BA47-100, 1P, 50A — однополюсный модульный аппарат с характеристикой срабатывания C и отключающей способностью 10 кА, предназначенный для защиты кабельных линий и конечных потребителей от перегрузки и короткого замыкания. Монтируется на DIN-рейку 35 мм, ширина корпуса 1.5 модуля (около 27 мм), рассчитан на сети переменного тока 230/400 В. Применяется в распределительных и групповых щитах, где требуется номинал 50 А с усиленной коммутационной стойкостью.

Какие технические характеристики у BA47-100 1P 50A?

Ключевые параметры определяются конструкцией серии BA47-100 (аналог ВА47-100), ориентированной на номиналы среднего и повышенного тока. Номинальный ток 50 А при характеристике C означает порог электромагнитного расцепителя в диапазоне 5–10 крат от номинала, то есть мгновенное отключение наступает при токах примерно 250–500 А. Это оптимально для смешанных нагрузок с умеренными пусковыми токами — розеточных групп, освещения, бытовой и слаботочной техники, насосов небольшой мощности.

Что означают характеристика C и 10 kA?

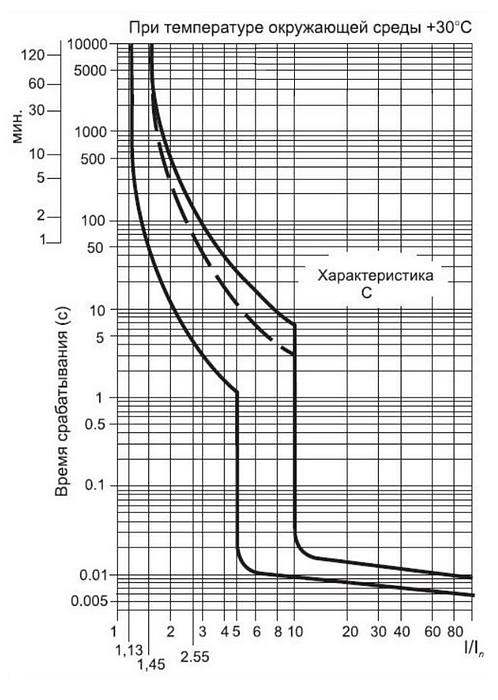

Характеристика C — наиболее распространённая времятоковая кривая для универсальных применений. Тепловой расцепитель отрабатывает перегрузку с выдержкой времени, а электромагнитный мгновенно размыкает цепь при коротком замыкании. Для кривой C это 5–10-кратный номинал, что обеспечивает устойчивость к кратковременным пусковым броскам и одновременно надёжную защиту проводника.

Отключающая способность 10 kA показывает максимальный ток короткого замыкания, который автомат гарантированно разрывает без разрушения. Значение 10 кА выше стандартных 4,5–6 кА и востребовано на вводных и магистральных участках, расположенных близко к трансформаторной подстанции, где расчётные токи КЗ выше.

Где применяется однополюсный автомат на 50 А?

Однополюсный исполнение коммутирует фазный проводник и используется в однофазных сетях 230 В, а также в составе многополюсных сборок трёхфазных щитов. Номинал 50 А типичен для групповых и подгрупповых линий, вводов квартир и небольших объектов, питания распределительных шкафов второй ступени. Ширина 1.5 модуля позволяет компактно формировать ряды в щите с использованием гребенчатых шин.

Как подобрать сечение кабеля под автомат 50 А?

Номинал защитного аппарата согласуется с длительно допустимым током проводника: автомат не должен превышать токовую нагрузку кабеля. Для 50 А при медном проводнике в типовых условиях прокладки ориентируются на сечение 10 мм², при алюминии — 16 мм². Точное значение определяется способом прокладки, температурой среды и количеством совместно проложенных кабелей согласно ПУЭ.

Частые вопросы

Можно ли ставить однополюсный автомат на ноль?

Нет. Однополюсный аппарат коммутирует только фазу; разрывать нулевой рабочий проводник штатным автоматом не допускается — для этого применяют двухполюсные модели.

В чём разница между характеристиками B и C?

Кривая B срабатывает при 3–5-кратном токе, C — при 5–10-кратном. C лучше переносит пусковые броски двигателей и импульсных блоков питания, B чувствительнее к перегрузкам.

Подходит ли 10 kA для квартирного щита?

Да, 10 кА — запас по стойкости к КЗ выше бытового минимума 4,5–6 кА, что особенно полезно при близком расположении к подстанции и на вводных линиях.

Какой ресурс у автоматического выключателя?

По IEC 60898-1 модульные автоматы рассчитаны на несколько тысяч коммутационных циклов; реальный срок службы зависит от частоты срабатываний и токов нагрузки.

Нужна ли дополнительная УЗО-защита?

Автомат защищает от перегрузки и КЗ, но не реагирует на токи утечки. Для защиты человека от поражения током дополнительно устанавливают УЗО или дифавтомат.
