В данной статье рассмотрим самые популярные бюджетные промышленные панели оператора HMI, а также разберём что представляют из себя эти устройства и для чего они предназначены. Также постараемся объяснить на что стоит обращать внимание при выборе промышленных панелей оператора HMI.
Промышленная панель оператора HMI (human-machine interface человеко-машинный интерфейс) - это электронное устройство способное визуализировать полученную информацию с различных устройств. Панель оператора предназначена для наглядного отображения информации технологических процессов, а также способствует управлению разнообразным оборудованием. В данной статье будут рассмотрены сенсорные высокотехнологичные панели оператора с возможностью отображения большого количества информации. Также бывают текстовые и черно-белые панели оператора на которых возможно отображать ограниченный функционал данных, но их мы не будем рассматривать в данной статье, так как они являются уже устаревшими и крайне редко используются в современной промышленности.
Описание панелей Weintek
Панели оператора HMI Weintek - это пожалуй самые популярные сенсорные устройства в РФ предназначенные для визуализации и управления за технологическими параметрами. Панели оператора Weintek серии MT8000IP являются самыми бюджетными у производителя Weintek и в данном обзоре для сравнения мы рассмотрим модель MT8071IP с диагональю дисплея 7 дюймов. Панель оператора HMI Weintek также предназначена для интеграции с другими устройствами (плк, датчиками и т.п.) через встроенные коммуникационные порты и отображение текущей и архивной информации на сенсорном дисплее. С помощью данной панели возможно отобразить мнемосхемы, графики, таблицы, журналы и т.п. Данная панель оператора имеет встроенные коммуникационные порты 1 RS232 | 1 RS485 | 1 порт Ethernet и 1 USB. Панель Weintek имеет богатую библиотеку внутренних протоколов от различных производителей, тем самым обеспечивая легкую интеграцию с другим оборудованием. К сожалению данная серия панелей оператора HMI не поддерживает удаленное управление через EasyAccess 2.0, но и в большинстве случаев данная функция идет за дополнительную плату от 55$. Архивация данных в панели оператора HMI может производится как в внутреннюю память, так и на FLASH носитель. Панель оператора MT8071IP программируется с помощью бесплатной среды разработки EasyBuilderPro, актуальную версию ПО Вы можете скачать по данной ссылке. С помощью данной среды разработки на панели оператора HMI Weintek возможно реализовать следующие функции:
-
отображение технологических мнемосхем из существующих графических блоков
-
подключения различных устройств по промышленным протоколам Modbus и внутренним протоколам известных производителей
-
отображение текущих и архивных графиков
-
журналы событий и аварий
-
отображение различных таблиц
-
разграничение прав доступа
-
архивирование данных на USB Flash
-
создание различных скриптов
-
В итоге получается, что промышленные панели оператора HMI в большинстве случаев выполняют одни и те же функции только у них разная среда разработки и отличается визуализация технологических процессов. Иными словами, в 95% случаях реализовать полноценный функционал управления и отображения за технологическими параметрами можно на любой из перечисленных выше моделей, но наш взгляд всегда стоит обращать внимание на следующие аспекты:
-
количество коммуникационных портов, так как они напрямую влияют на масштабируемость системы управления и отображения
-
мощность процессора, количество ОЗУ и Flash памяти также напрямую влияет на производительность и возможности системы
-
наличие большого количества встроенных протоколов (в моделях представленных в данной статье - протоколов присутствует в избытке, но всё же стоит на это обращать внимание)
-
цветность и разрешение экрана
-
удобность среды разработки, но как показывает практика программист с опытом быстро разбирается в ПО различных производителей
-
стоимость устройств один из самых важных аргументов
-
гарантия производителя на продукцию
Описание панелей VEICHI

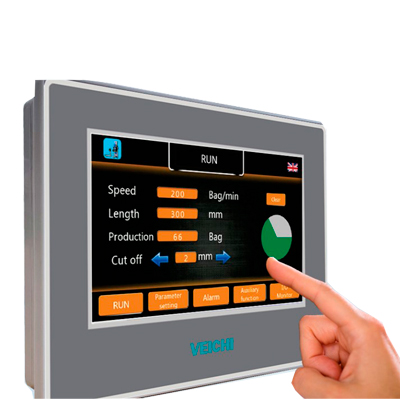

Серия VEICHI industrial HMI VI20 - это новое поколение IOT HMI с промышленным корпусом из АБС-пластика и высокой надежностью. Отличается более практичным подходом к расположению кабеля и привлекательным внешним видом.- Диагональ - 4,3″, 7″, 10,1″, 15.6″
- Разрешение - 800 x 600, 1024 x 600, 1920 x 1080
- Цветность - 16.7 млн
- Тип сенсорного экрана - резисивный
- Яркость экрана - 350 кд/м2; 400 кд/м2
- Подсветка - LED
- Время наработки на отказ подсветки, часов - 50 000
- Материал корпуса - пластик
- Степень защиты по фронту - IP65
- Способ охлаждения - безвентиляторный
- Крепление - есть
- Разъем питания - 3х контактный с фиксацией
- Рабочая температура - 0 - 50℃
Программное обеспечение
- ПО для разработки проектов - VI 20 Studio
- Загрузка проектов - с ПК по Ethernet, с ПК по USB
Таблица сравнения Veichi и Weintek
| Производитель | Veichi (есть образец) | Weintek |
|---|---|---|
| Модлель | VI20-101s-FE | MT8101iE |
| Страна | Китай | Тайвань |
| Диагональ | 10" | 10" |
| Разрешение | 1024х600 | 800х480 |
| Ресурс подсветки | 50000 | 50000 |
| Яркость | 400 | 300 |
| Процессор Мгц | 600 | 600 |
| Память флеш Мб | 128 | 128 |
| Память RAM Мб | 128 | 128 |
| Софт (субъективно) | 5 | 5 |
| Русский язык | 5 | 5 |
